巖石力學是一門研究巖石力學性質及其相關現象的科學，其應用范圍廣泛，涉及到國民經濟基礎建設、資源開發、環境保護、減災防災等多個領域。人類對巖石力學性質的認識始于試驗，而巖石力學理論的形成和發展也與試驗方法緊密相連。
巖石的力學性質包括強度、變形、動力學特性和滲透性等方面。這些性質會受到巖石所處的物理和化學環境的影響。研究巖石力學性質的方法主要是現場和室內試驗。
現場試驗包括三軸壓縮試驗、剪切試驗和巖體滲透性試驗等，可以測量巖體原位變形性能和強度性能。室內試驗則包括單軸壓縮、三軸壓縮、單軸拉伸、直接剪切、滲透試驗等，可以模擬不同條件下的巖石力學行為。

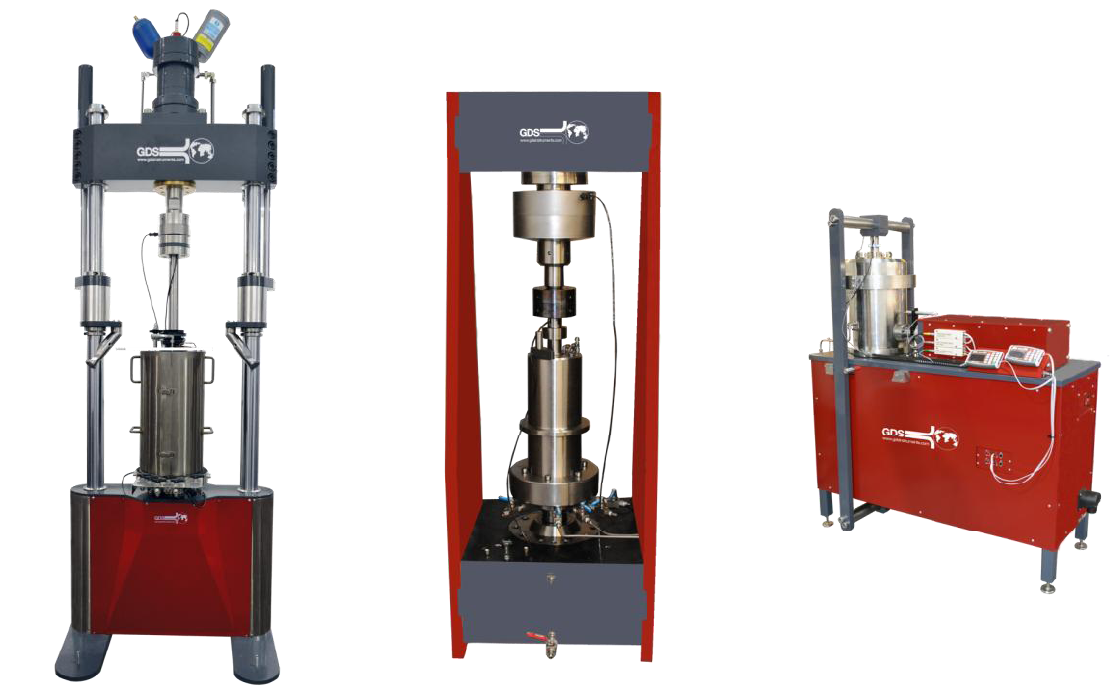

動態巖石三軸 高壓巖石三軸 大型巖石直剪儀
通過這些加載方式，我們可以系統地測量巖石試樣在各種應力作用下的應力、應變等力學性質。而且，改變加載條件，如壓力大小、加載速率等，可以進一步研究巖石試樣的抗壓強度、抗剪強度、彈性模量、變形特性以及破壞機制等關鍵參數。
巖石三軸實驗原理
巖石三軸力學試驗是一種綜合性的研究方法，用于深入探究巖石材料的力學性質。通過分別模擬地殼中的水平地應力、垂直應力和側向應力，該試驗?zāi)軌蛉娴亟沂編r石在復雜應力狀態下的變形和破壞過程。
在試驗過程中，第一軸的徑向加載通過施加垂直于巖石試樣截面的壓力，真實地模擬了地殼中的水平地應力作用。第二軸的軸向加載則通過施加垂直于巖石試樣軸向的壓力，成功地模擬了地殼中的垂直應力作用。而第三軸的背景加載在巖石試樣周圍施加恒定的側向壓力，使得巖石材料處于三向應力狀態下，從而更準確地反映了地殼中的真實應力環境。

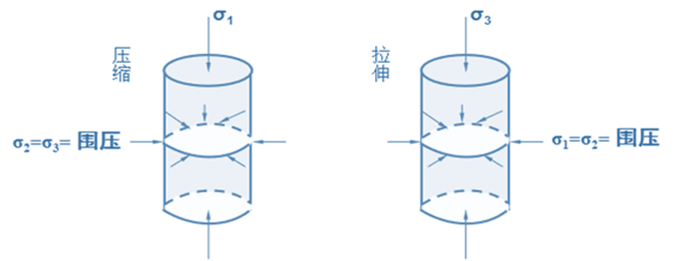

三維物體中的主應力(作用在剪應力為零的平面上的最大和最小正應力)為三(σ1> σ2> σ3)。實際上，主應力可能不同。但在實驗室三軸試驗中，中間應力σ2等于σ3。三軸試驗中施加的主應力如圖1所示。

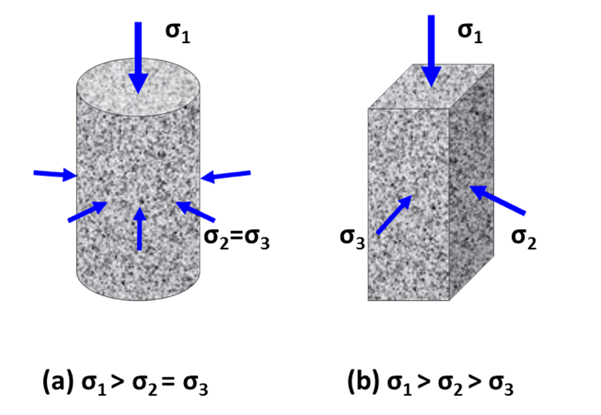

三軸試驗中施加在圓柱形巖石樣品上的主應力(σ1> σ2= σ3)
圍壓是確定的，并在試驗過程中保持不變。樣品最初被各向同性地加載，直到主應力等于預定的圍壓。然后，軸向應力σ1以一定的速率增加，直到試樣破壞，并記錄最大σ1。

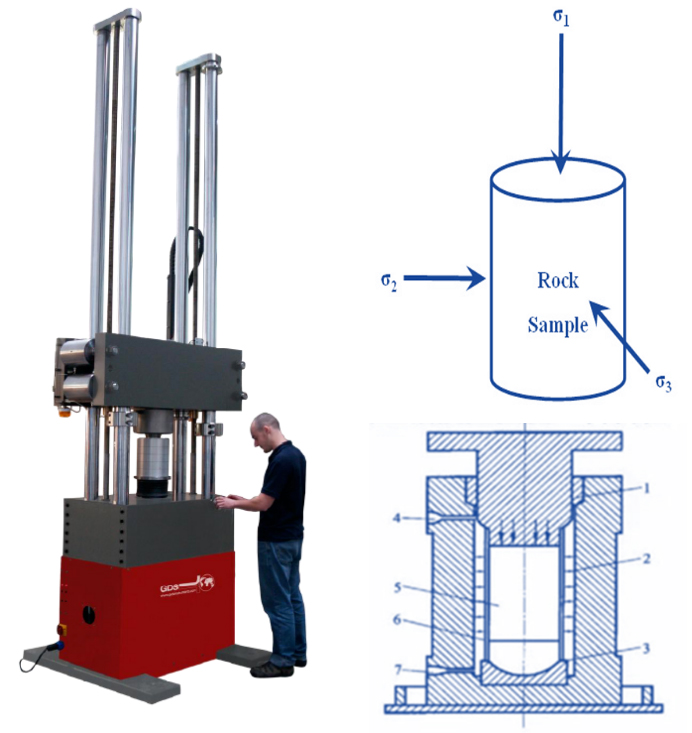

圖1 巖石三軸加載原理圖
見上述巖石三軸加載原理圖中1-為密封裝置、2-圍壓，3-底座，4-出液口，5巖石試樣，6-乳膠膜，7-進液口
進行所有施加的主應力都不相同的實驗室試驗是有挑戰性的，并且沒有被廣泛使用。這種方法被稱為多軸或真三軸試驗。（點擊這里參見東北大學案例）
三軸試驗中施加在方形巖石樣品上的主應力(σ1> σ2＞ σ3)

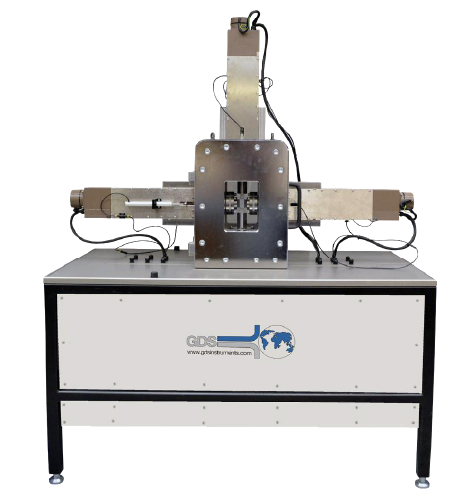

GDSTTA真三軸
巖石三軸試樣制作

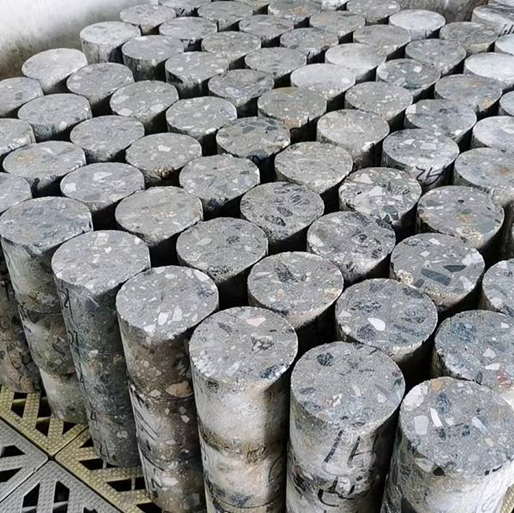

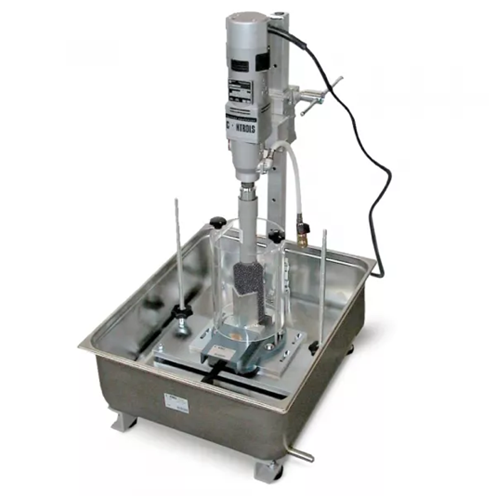

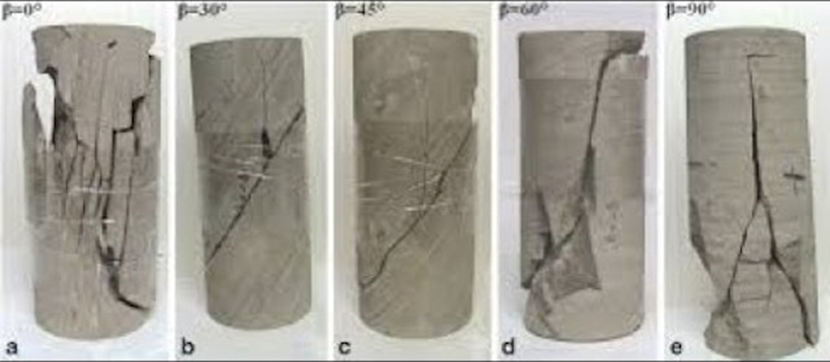

在巖石三軸力學實驗中，測試樣品通過巖心鉆探獲得，并且必須選擇能代表被檢查巖層的樣品。應在鉆探日期后的30天內對試樣進行測試，以保持其初始狀態(如自然含水量)。

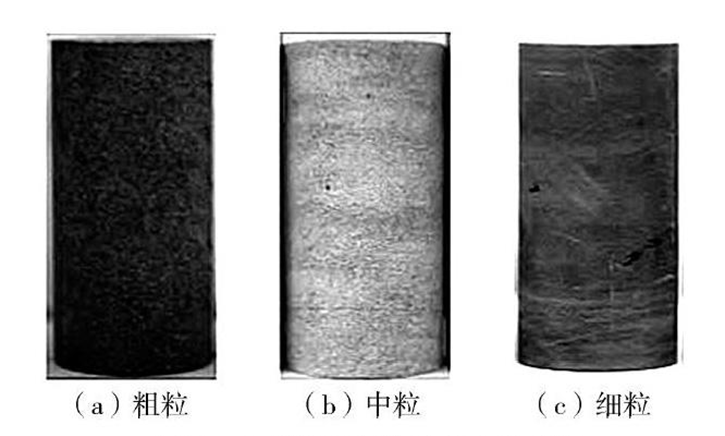

首要步驟是挑選滿足要求的巖石試樣，并將其切割、研磨至規定的幾何形狀，通常是圓柱體或立方體。這個步驟非常重要，因為試樣的形狀和尺寸會影響到試驗的結果和數據的可靠性。
應該指出的是，飽和度或孔隙壓力的增加在巖石力學中并不是一個關鍵問題，因為巖石的孔隙度比土壤的孔隙度低得多，因此測試干燥或飽和樣品不會對結果產生顯著影響。

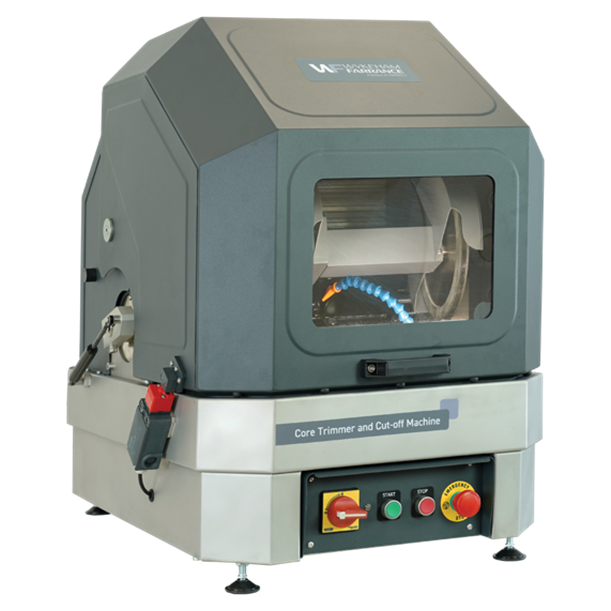

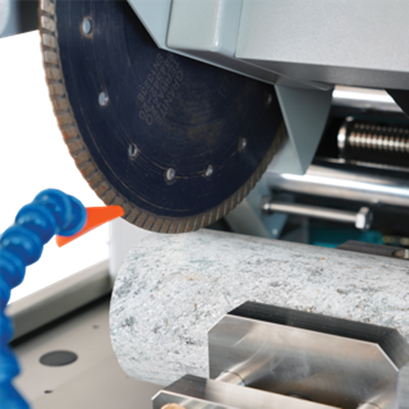

在加工巖石試樣時，需要使用精密的切割機和磨床等設備，以確保試樣的表面平整、光滑，并且?guī)缀涡螤罘弦蟆Ｍ瑫r，還需要對試樣進行干燥處理，以消除水分對試驗結果的影響。
在試樣制備完成之后，需要進行測量，以確定其原始的幾何尺寸和重量。這些數據將用于計算試樣的力學性質，樣品形狀如為圓柱形，直徑必須在38到54毫米之間。直徑通過在樣品的頂部、中部和底部進行測量得出，公差為0.1毫米。高度與直徑(H/D)之比必須在2.0和3.0之間。高度應精確到毫米。此外，最大工裝碎片的尺寸最大應為樣品直徑的10%。樣品的末端必須平滑，以便頂部和底部表面平坦，公差為0.01 mm。這確保了施加的載荷均勻地傳遞到樣品上，并且沒有載荷偏心。樣品的側面必須光滑，且不存在0.3毫米公差范圍內的不規則性。
巖石三軸實驗過程

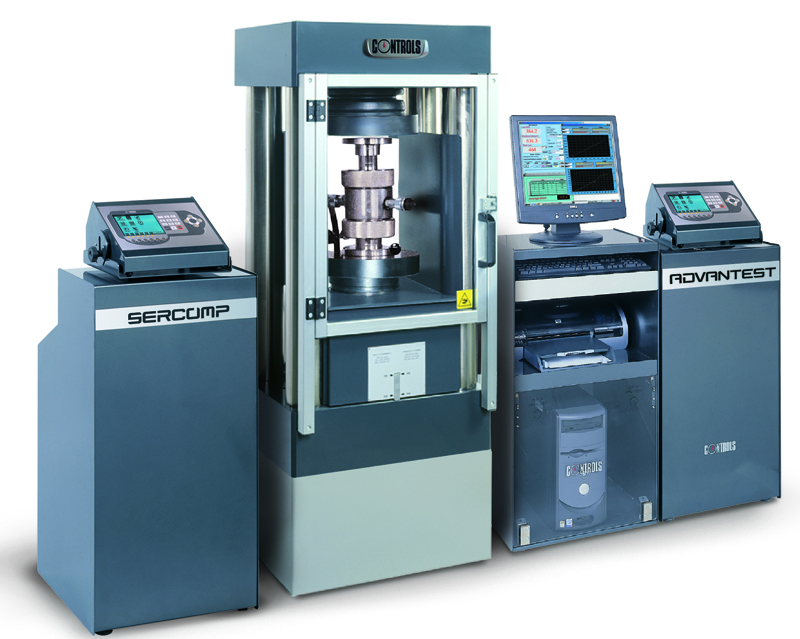

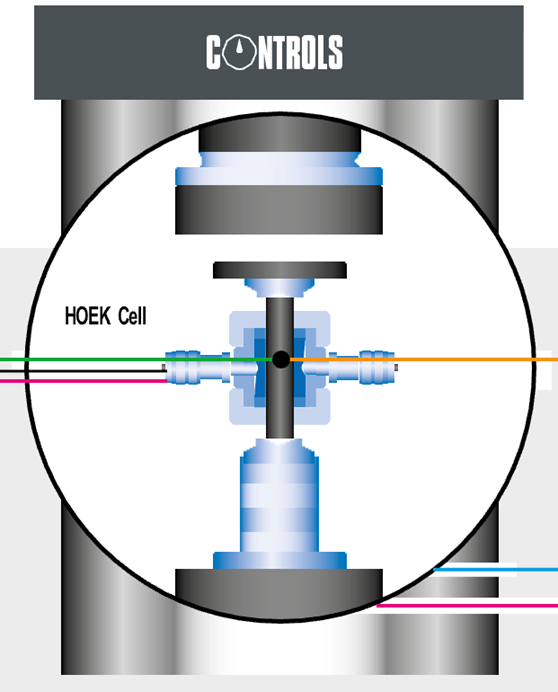

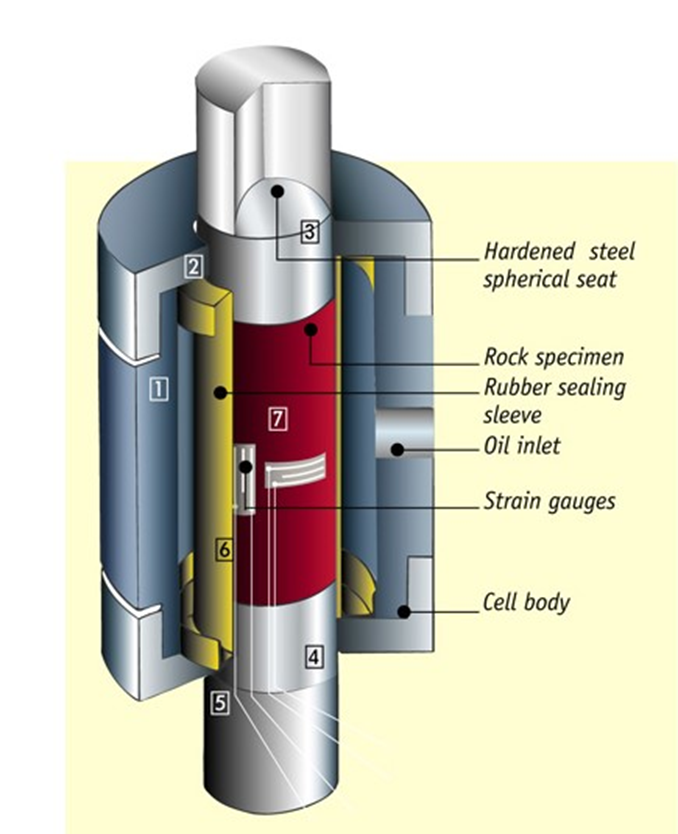

將一個圓柱形巖石標本放在一個專門設計的小室中(如Hoek小室)。一種特殊設計的薄膜貼在壓力室上，使其保持密封。側向壓力是流體靜力的，通過泵入膜中的液體(通常是油)施加。使用能夠在1%精度內調節壓力的液壓泵或伺服馬達。試樣被鋼制球形座軸向包圍。為了獲得樣品的垂直和圓周變形，可以使用應變儀。然而，在進行三軸試驗時，并不強制記錄應變響應。下圖B給出了Hoek壓力室和組裝在一起進行三軸試驗的零件的示意圖。
然后將Hoek壓力室放入加載裝置中，該裝置用于向樣品施加垂直載荷。現代加載系統是以恒定速率施加液壓的伺服控制裝置。選擇加載速率(kN/s ),使樣品在大約10分鐘(5-15分鐘)內破壞。如果已經有關于常數σ3下的最大σ1的數據(從以前的測試中獲得)，則可以計算出該比率。否則，應根據對被測材料行為的現有知識做出合理的假設.側向壓力以與軸向載荷相同的速率施加，直到達到規定值。一旦達到該圍壓，其精度應保持在2%以內。
加載機器必須堅固，足以施加巖石樣品破壞所需的最大壓力。此外，應經常校準它，以正確得出負載測量值。
結果和計算
三軸試驗的原始數據包括樣品尺寸、側壓力σ3、軸向載荷P、試驗持續時間(必須在要求的范圍內),以及變形測量值(如果使用了應變儀)。
首先，樣品的橫截面積計算如下:
其中D是樣品的直徑。
軸向應力由軸向載荷除以試樣的橫截面積得出:
其中P是軸向載荷。
如果記錄了變形測量值，則繪制樣品的應力-應變響應圖。軸向和周向應變eA和eC分別計算如下:
其中R是應變計的初始電阻，δR是變形引起的電阻變化，kis是應變計系數。經過一系列至少3次三軸試驗后，得出巖石樣品的破壞包絡線。巖石力學中最常用的破壞標準是:
-
莫爾-庫侖破壞準則
-
霍克-布朗(H-B)破壞準則
M-C破壞準則將剪切強度和作用在破壞面上的法向有效應力聯系起來。它也可以用主應力表示為:
其中t是材料的剪切強度，c是內聚力，φ是摩擦角，σn是作用在破壞面上的正應力，σ1和σ3是主應力。
M-C準則因其簡單性和在巖土工程中的普遍接受性而被采用。然而，H-B準則是基于許多巖石類型的一系列實驗室試驗發展起來的，這些試驗表明，巖石脆性破壞中的主應力之間存在非線性相關性。
H-B準則中的主應力相關性表示為:
其中σci是單軸抗壓強度，mi是基于巖石類型的常數，σ1和σ3是主應力。
在不同側壓力下進行至少3次三軸試驗后，繪制出所選標準的最佳擬合包絡線，并推導出每個包絡線的參數(M-C中的內聚力、摩擦角和mi，H-B中的σci)。然而，在H-B準則中，大多數情況下σci已經由材料的單軸壓縮試驗確定。確保樣品來自相同的巖心或巖塊，并呈現相似的特性，這一點至關重要。這可以通過視覺觀察來實現。

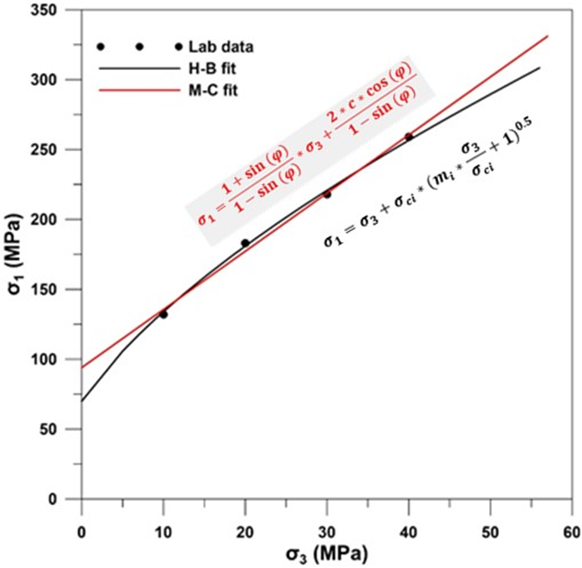

圖3 基于實驗室數據和M-C和H-B標準最佳擬合包絡線的主應力圖
推導M-C和H-B標準參數的示例
假設對特定類型的巖石試樣進行了4次三軸試驗。表1列出了預先確定的側向應力和相應的軸向應力:

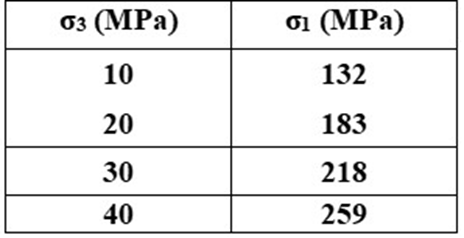

表1 三軸試驗結果數據示例
結果用最佳擬合M-C和H-B包絡繪制在圖3中。
圖3是基于實驗室數據和M-C和H-B標準最佳擬合包絡線的主應力圖。
基于最佳擬合曲線，表2中給出了兩個失效標準的參數。

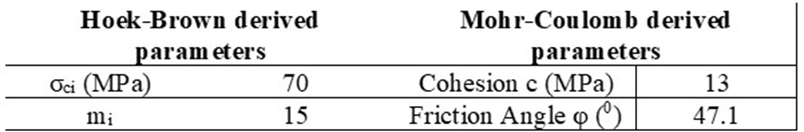

表2:基于實驗室測試數據的H-B和M-C標準的導出參數
結束語
巖石力學的研究不僅具有理論意義，還具有實際應用價值。例如，在土木工程、地質工程、采礦工程等領域中，巖石力學的研究成果被廣泛應用于巖土工程設計、施工和監測等方面。此外，巖石力學的研究還可以為資源開發、環境保護、減災防災等方面提供重要的科學依據和技術支持。
隨著科學技術的發展，巖石力學的研究方法和手段也不斷更新和完善。例如，數值模擬技術、非接觸式測量技術、X射線CT掃描技術等新技術的應用，使得巖石力學的研究更加精確和深入。同時，巖石力學研究領域也不斷拓展，涉及到地質學、物理學、化學等多個學科領域，形成了多學科交叉的研究格局。

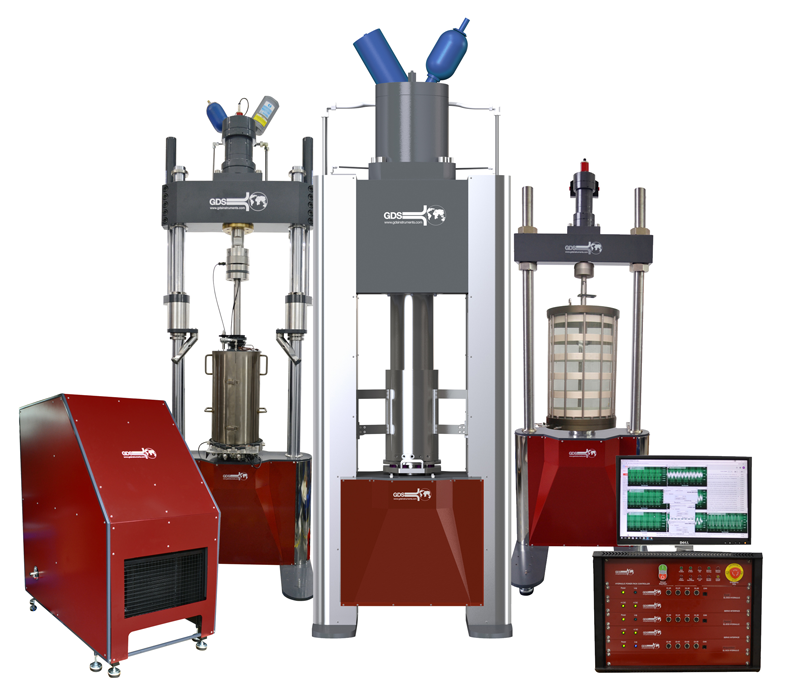

GDS動態巖石三軸測試系統
Suggested methods for determining the strength of rock materials in triaxial compression: Revised version, International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts, Volume 20, Issue 6, 1983, Pages 285-290, ISSN 0148-9062, doi.org/10.1016/0148-9062(83)90598-3.
https://www.geoengineer.org/education/laboratory-testing/triaxial-compression-test-in-rock
