樁身熱異常完整性測試，簡稱TIP，是指樁或地連墻混凝土澆筑后，利用測溫電纜實時記錄混凝土凝固過程中產生的水化熱，再通過Tip-Reporter專業軟件計算后，繪制樁身溫度VS深度的曲線及熱剖面圖，通過溫度及熱量的差異來判別樁身混凝土均勻性及樁身完整性。
TIP測試的優點
01 TIP的測試時間早，成樁后24-48個小時即可得出結果。
PIT由于理論模型的限制，要將樁看成個一維的彈性桿件，所以對混凝土強度等級有一定的要求，規范里強制大于15Mpa或設計強度的70%，一般需要7天左右。CHAMP一般也需要7天左右。而TIP在成樁或成墻48個小時內即可得出結果，非常的快捷。
測試時間早就兩個好處：一是可以節省施工時間成本，特別是對工期要求特別緊的項目。 二也有利于我們事后補救。
下面就通過一個案例來查看一下從混凝土剛澆筑完畢后到48小時的溫度曲線變化過程。
數據解讀
從總體的測溫結果來看，墻體在測試深度范圍內沒有出現突然的溫度降低，表明混凝土完整性良好，沒有明顯的異常。

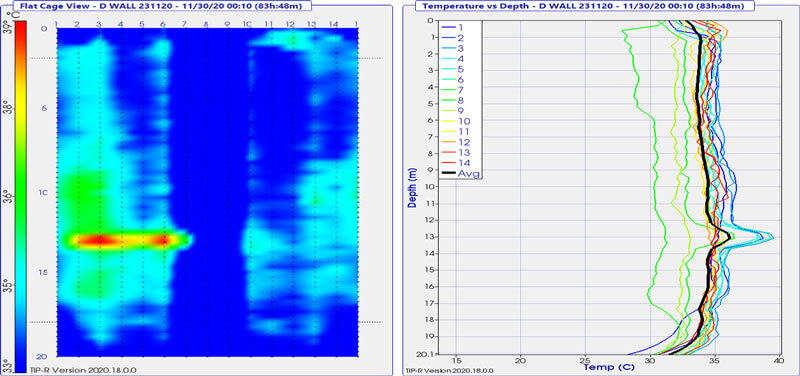

在深度13m處，出現明顯的溫度上升，在該位置鋼筋籠外側安裝有一個塑料接線盒。因此，阻礙了這里的熱量向周圍土體發散，從而造成溫度升高。
墻體邊緣數據在接近底部的位置有異常，不過這正與實際開挖方式吻合。

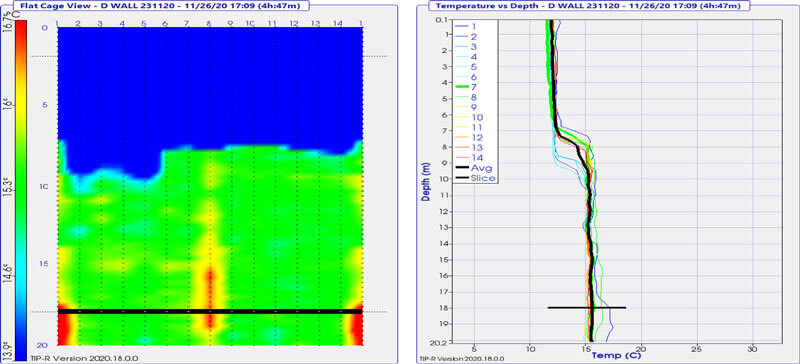

混凝土澆筑過程中澆筑3小時后
峰值溫度一半時間澆筑約23個小時后
峰值時間溫度澆筑后約46個小時
02 TIP檢測無盲區，且可檢測鋼筋籠保護層的厚度與質量、評價鋼筋籠的偏心程度。
CSL跨孔超聲作為現階段樁身全斷面檢測最重要的普檢方法，是有一定局限性的，由于超聲波的傳播路徑為紡錘形，在樁的中間部位會存在一定的檢測盲區。另外，CSL是不能檢測鋼筋籠外混凝土即保護層的質量與厚度。
在某些特殊項目中，如水下特別是海水中的樁基施工，對保護層的厚度要求特別高，從而對鋼筋籠的偏心控制也很嚴格，TIP測試非常適合這類需求。
03 TIP測試可進行異形樁完整性檢測、并繪制出3D輪廓。

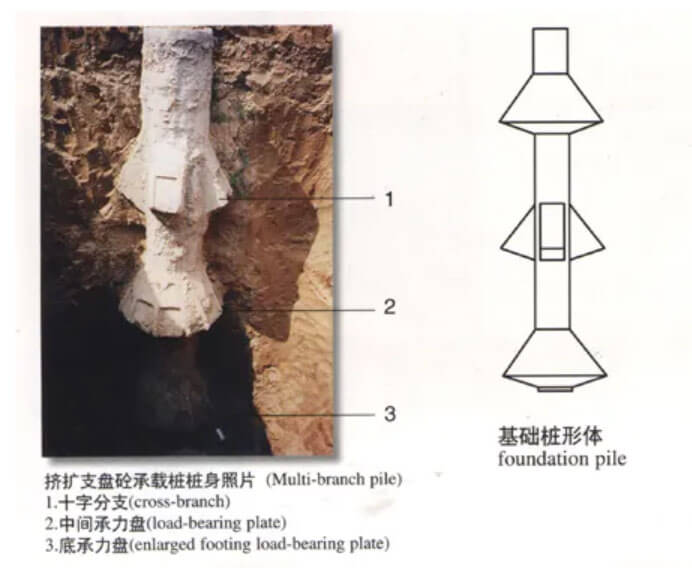

最近異形樁成為國內外學者研究的熱點，通過更改樁身截面的幾何形狀來提高樁身的側阻與端阻，從而節省材料，提高經濟效益，比較典型的有下圖中的支盤樁。這類異形樁的完整性驗收是一個非常麻煩的事情，因為相比常規樁型，異形樁特別關注截面變化處的混凝土澆筑質量。TIP可根據溫度-深度曲線以及實際的混凝土澆筑量計算出樁身的整體剖面圖。特別直觀。

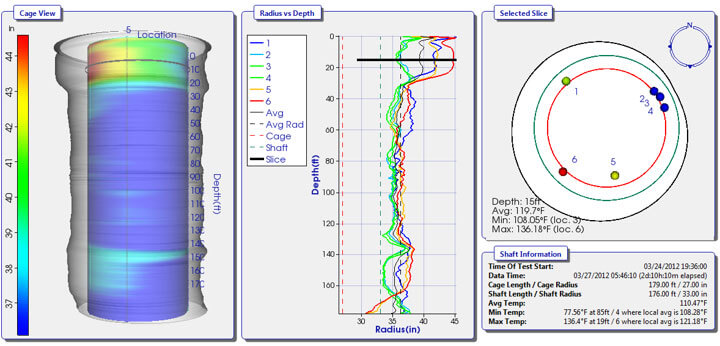

鋼筋籠保護層厚度、偏心程度、樁身外輪廓圖

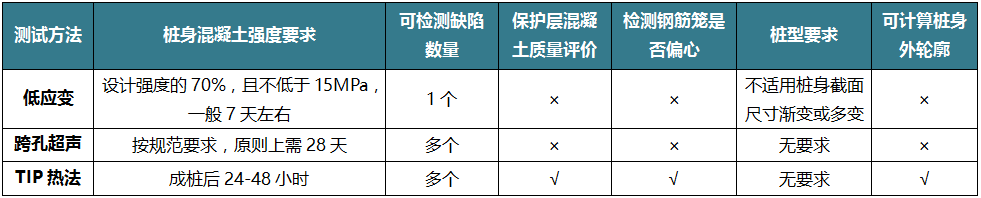

樁身完整性各種檢測手段比較
最新進展：先進的無線采集模式
熱法樁身完整性測試創新數據采集系統，通過數字式溫度傳感器的測溫電纜、TAP數據采集盒和TAG數據發射盒組合應用，再利用云端數據庫實現TIP數據無線遠程采集，工程師、設計師或者施工承包商可以直接從云數據庫查看實時數據，而不需要實地去采集。
TAG數據發射盒是TAP數據采集盒升級版，TAG數據發射盒既可以將TAP數據采集盒里的數據收集匯總，也可以直接進行數據采集，再將數據直接發送到云端數據庫里。

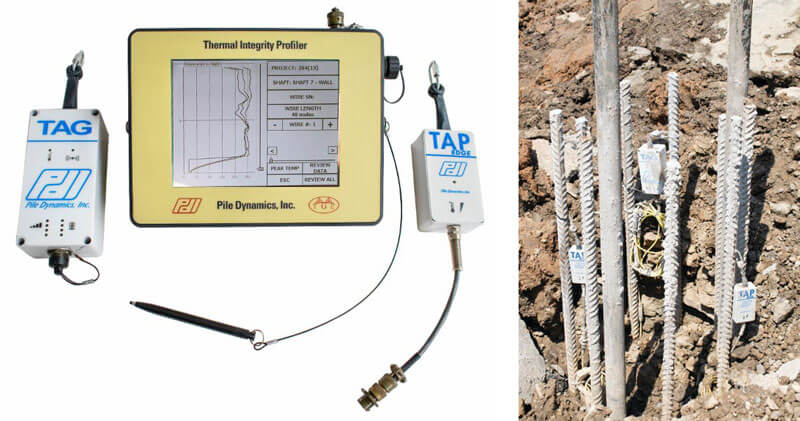

TIP采集主機、TAP數據采集盒、TAG數據發射盒
最近歐美大地儀器設備公司與美國基樁動力學公司正聯合推廣TIP應用測試，推廣階段優惠巨大，歡迎您來電垂詢。
