利用S波地震反射法和地震層析成像進行構造圈劃
發布時間：2018-11-22 瀏覽次數：3711 來源：歐美大地
研究目的：探測地層結構，圈劃斷層構造位置及走向。
應用方法：S波地震反射法、P波層析成像
技術路徑：使用SH波震源和S波檢波器拖纜沿剖面對地下構造進行描繪，使用地震層析成像對不同剖面間的地質構造進行探測進行。
使用儀器：脈沖發生器、P波孔中震源，水聽器鏈，地面可控震源、陸上檢波器拖纜。




圖1 所使用儀器

案例簡介：為對研究區域地下水流和物質運移情況進行建模，需對地下構造，特別是斷層構造位置進行描繪，研究人員使用了S波地震反射法和P波層析成像以完成該目的。


圖2 場地概況及剖面分布圖（藍線為地震反射剖面，紅線為層析成像剖面）

P波層析成像相關參數及成果：兩孔間距為100m，孔中震源為P波電火花震源SBS42，激發步長為1m，水聽器鏈為水聽器鏈BHC4，檢波器間隔為1m，使用孔中測斜探頭Devprobe 1來對測孔走向進行控制。


圖3 地震波速剖面及地質解釋

S波地震反射法相關參數及成果：使用96道陸上拖纜，檢波器間隔1m，震源為 Elvis VII P/S地面可控震源，激發間隔為2m。相較于P波地震反射法，S波具有分辨率較高，且不受地下水位的影響等優點。

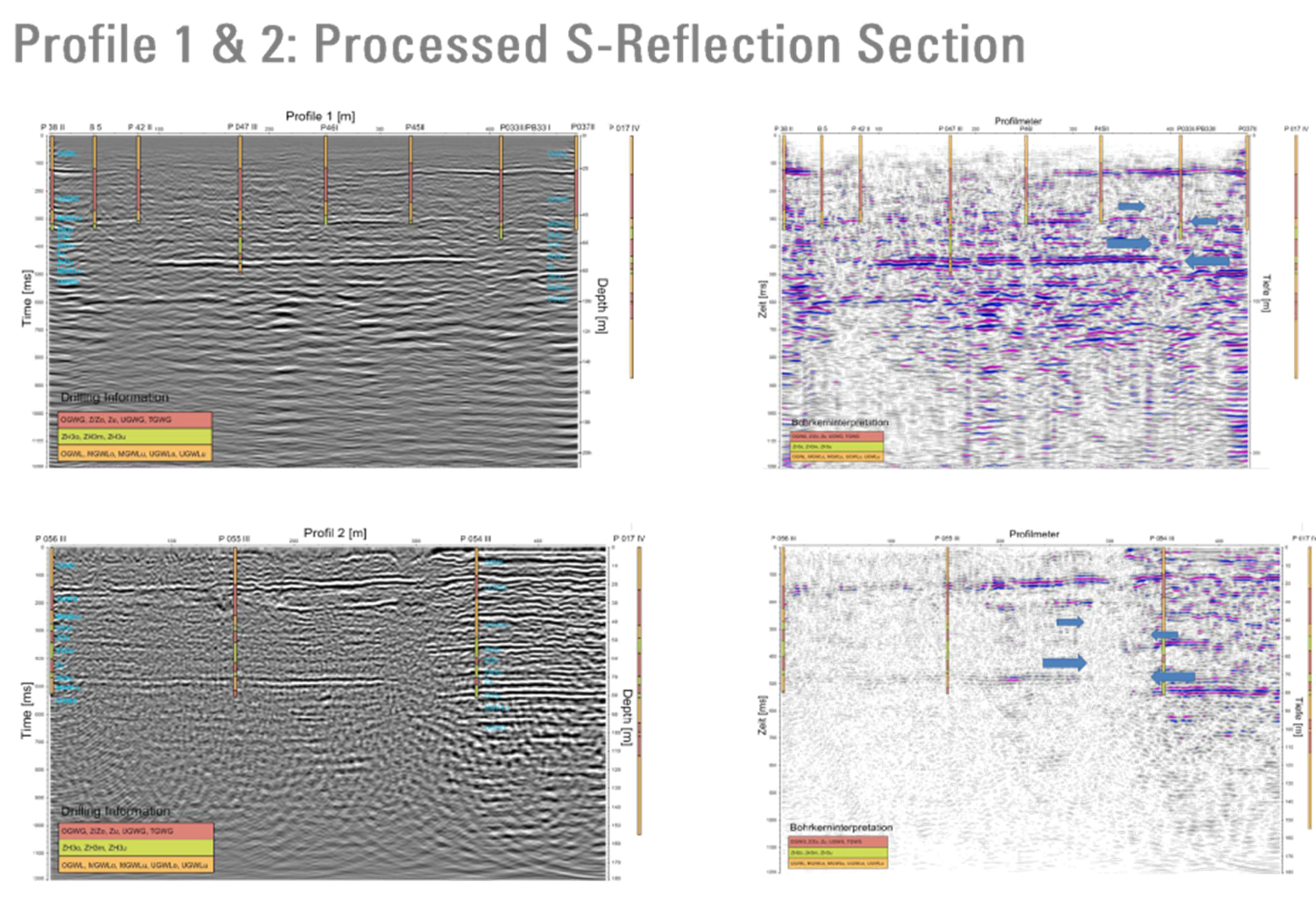

圖4 剖面1&2處理后的S波反射剖面


圖5 剖面1&2剖面解釋

在本案例中，跨孔層析成像依托較大測孔間距（100m）成功進行了測試，主要地質分層結構通過地震剖面圖成功進行圈劃。
