P波層析成應用于像高速路附近空洞探測
發布時間：2018-11-22 瀏覽次數：3593 來源：歐美大地
研究目的：探測橋梁支柱區域內的空洞。
應用方法：P波層析成像
技術路徑：在喀斯特地區，利用地震層析成像方法，探測對橋梁支柱區域內地震波速分布，對獲得的二維地震波速圖像進行地質解釋，判斷空洞分布情況。
使用儀器：脈沖發生器、P波電火花震源和水聽器鏈。



圖1 所使用儀器（從左至右依次為IPG5000脈沖發生器，SBS42井中震源，BHC4水聽器鏈）

案例簡介：
利用地震層析成像方法，對德國南部某喀斯特地區橋梁支柱周邊區域的空洞進行探測，其中，鉆孔數量20個，層析掃描數量42個，探測深度20m，孔間距7-12m，孔中震源激發步長0.5m，空洞有效分辨率（經驗法則）：空洞尺寸：距離≈1:7，分辨率≈1.5m。


圖2 層析成像原理



圖3 現場示意圖


根據所獲得速度剖面，結合當?shù)氐刭|(zhì)條件，最終獲取探測區域內的地質解釋模型。


圖4 二維波速剖面

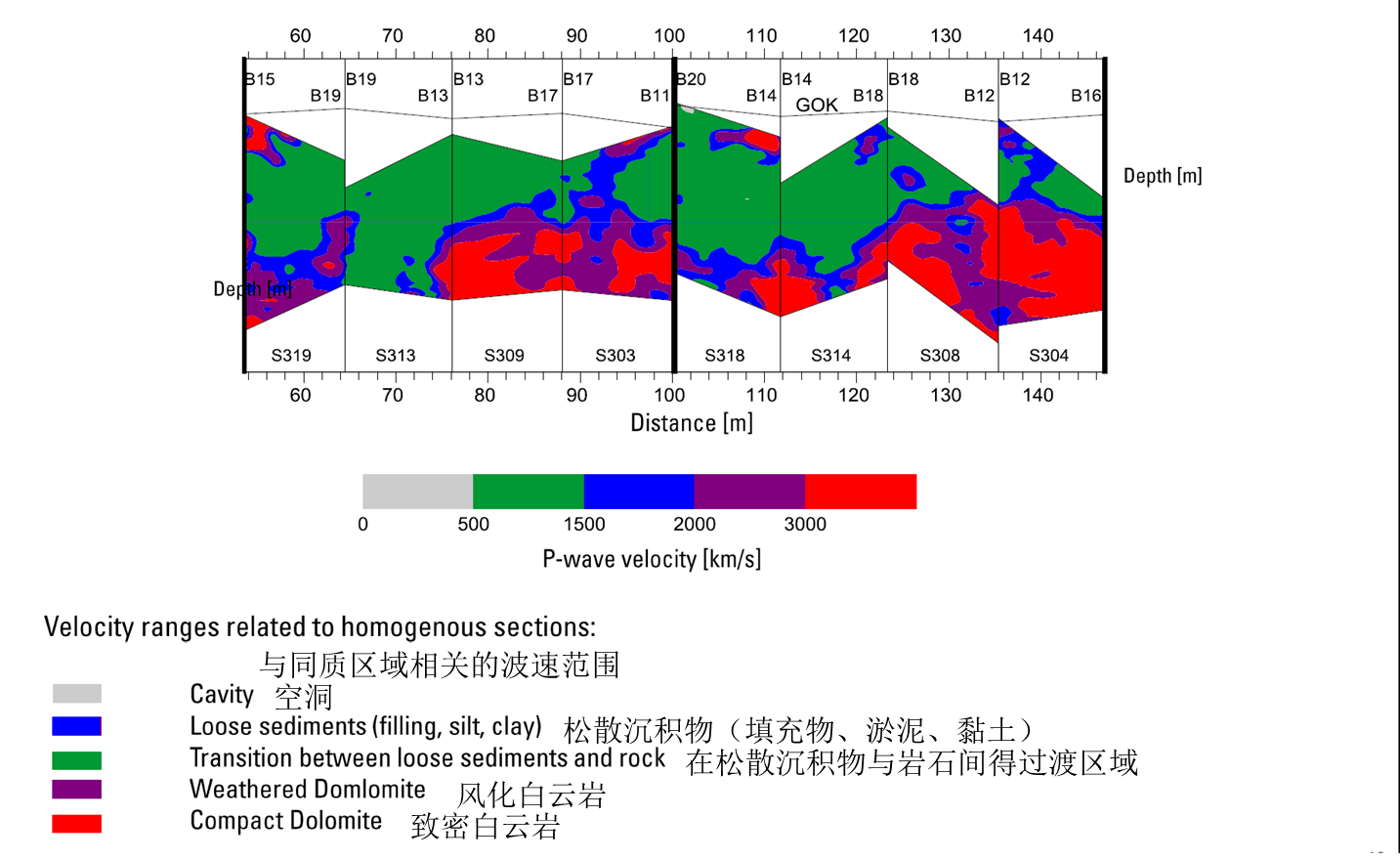

圖5 波速范圍與地質解釋模型
