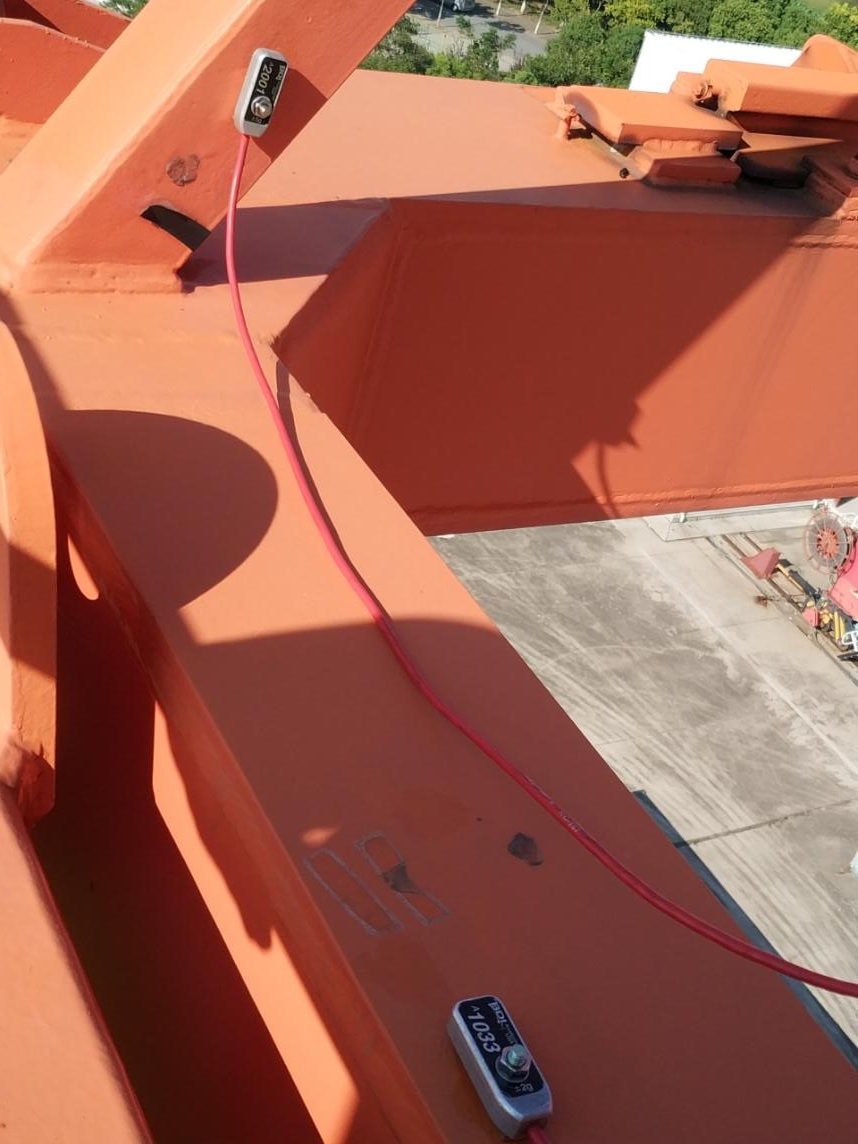

應用案例
T500傾角計是一種電解液基質的傾角傳感器，通常能夠用于在短時間內精確的旋轉測量。
T500電解液式傾角計可以直接連接到BDI結構測試系統、結構監測系統，同時也與大多數通用數據采集系統兼容。其堅固的鋁外殼提供了易于安裝的外殼形式和機械零位調整能力。
特點
+ 簡單快速的量程調整；
+ 用于需要粘合應用場景的安裝塊；
+ 測量量程范圍為±0.5° ~ ±60° ；
+ 4種安裝配置；
+ 設計防護等級超過IP67；
+ 高精度；
+ 亞角秒級的分辨力；
+ 內部信號調理；
+ 過載保護。
應用
+ 動態荷載引起的橋板、梁和橋墩旋轉；
+ 施工期間擋土墻或橋臺移動；
+ 弧形閘門運行時的旋轉角度。
規格
|
MODEL |
T500-005 |
T500-030 |
T500-100 |
T500-600 |
|
線性量程范圍（弧度） |
±0.5 |
±3 |
±10 |
±60 |
|
總量程（弧度） |
±1 |
±6 |
±15 |
±80 |
|
輸出（MV/ 角秒） |
1 |
0.4 |
– |
– |
|
輸出（MV/ 弧度） |
– |
– |
420 |
160 |
|
分辨力（弧度） |
< 0.0001 |
< 0.0003 |
< 0.0005 |
< 0.001 |
|
精度 @ 滿量程 (%FS) |
– |
< 8 |
< 5 |
< 3 |
|
穩定時間（秒） |
~1.1 |
~1.2 |
~0.75 |
~1.0 |
|
激勵電壓 |
+5 to +15 Vdc |
|||
|
輸出 |
±2 Vdc |
|||
|
操作溫度 |
-13 °F to 158 °F (-25 °C to 70 °C) |
|||
|
存貯溫度 |
-40 °F to 176 °F (-40 °C to 80 °C) |
|||
|
溫度比例系數 (%/°C, 典型值) |
0.6 |
0.6 |
0.1 |
0.1 |
|
外殼材料 |
機加工6061鋁合金 |
|||
|
耐腐蝕性 |
硬質陽極氧化 (MIL-A-8625 Type III標準) |
|||
|
防護等級 |
設計防護等級超過IP67 |
|||
|
尺寸 |
4.25 x 2.6 x 3 (108 x 66 x 76 mm) |
|||
了解更多，歡迎垂詢Bridge Diagnostics Inc.公司（簡稱BDI）中國獨家總代理歐美大地！
