PF系列 聚酯應變片PFL/PFLC/PFLR

型號：PF系列

用途：應力應變測量，混凝土用

標準規范：

PF系列應變片基底材料采用聚酯樹脂，柵長有10/20/30mm可選，適用于混凝土或砂漿的應變測量。基底透明，便于安裝和檢查。

被測物材料
金屬、混凝土、砂漿
基底
聚酯纖維
使用溫度范圍
(°C)
-20 ~ +80°C
敏感柵
銅鎳
溫度補償范圍
(°C)
+10 ~ +80°C
應變極限
（室溫）
2%
（20000×10-6應變）
主要適用粘合膠
CN-E、RP-2、PS
疲勞壽命
（室溫）
1×106
（±1500×10-6應變）

單軸/雙軸/3軸

樣式
型號
敏感柵長
(mm)
敏感柵寬
(mm)
基底長度
(mm)
基底寬度
(mm)
電阻
(Ω)
單軸
（G.F.約2.1）
PFL-10-11
PFL-10-11 10 0.9 17.5 5 120
PFL-20-11 20 1.2 28.0 6 120
PFL-30-11 30 2.3 40.0 7 120
90° 雙軸應變花
堆疊型
（G.F.約2.1）
PFLC-3-11 		PFLC-20-11 20 1.2 28 28 120
PFLC-30-11 30 2.3 40 40 120
45°/90° 3軸應變花
堆疊型
（G.F.約2.1）
PFLR-30-11 		PFLR-20-11 20 1.2 28 28 120
PFLR-30-11 30 2.3 40 40 120

單軸/雙軸應變花 0°/90° / 3軸應變花 0°/45°/90°
每包裝有10只應變片。

推薦帶導線P系列

使用目的
產品名稱
導線型號
使用溫度 (°C )
型號（示例）
一般測量
（測量過程中溫度不變） 		平行乙烯基 LJB-F -20~ +80 PFL-10-11-3LJB-F
LJC-F PFL-10-11-3LJC-F
一般測量 3線平行乙烯基 LJBT-F -20~ +80 PFL-10-11-3LJBT-F
LJCT-F PFL-10-11-3LJCT-F
單片4線系統 0.08mm2 聚丙烯4線平行線
-LQM-F 		LQM-F -20~ +100 PFL-10-11-3LQM-F
0.08mm2 乙烯4線平行線
LBQM/LBQM-F 		LBQM-F -20~ +80 PFL-10-11-3LBQM-F
* 雙軸/3軸應變花的應變片不能提供帶導線型號。
* 使用無鉛焊錫的導線僅限帶有CE標志的應變片。

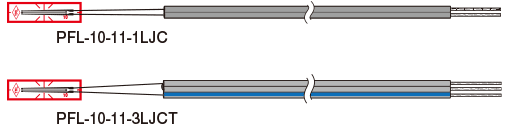

帶標準導線PF系列應變片（單軸）

使用的導線：0.11mm2 /每米導線的來回電阻：0.32Ω

PFL-10-11-LT

型號
敏感柵長
(mm)
敏感柵寬
(mm)
基底長度
(mm)
基底寬度
(mm)
電阻
(Ω)
導線長度
導線型號
PFL-10-11
10
0.9
17.5 5
120
平行 1m
平行 3m
平行 5m
3線 3m
3線 5m
-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F
PFL-20-11
20
1.2
28.0 6
120
平行 1m
平行 3m
平行 5m
3線 3m
3線 5m
-1LJC-F
-3LKC-F
-5LJC-F
-3LJCT-F
-5LJCT-F
PFL-30-11
30
2.3
40.0 7
120
平行 1m
平行 3m
平行 5m
3線 3m
3線 5m
-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F
* 最小起訂量為10片。
* 雙軸/3軸應變花的應變片不能提供帶導線型號。
