型號：GDSRSA
用途：GDSRSA環剪試驗系統(環剪儀)是一個現代化的，緊湊的、桌面化的環剪系統，允許完全自動化的試驗。該GDSRSA允許扭轉環剪試驗。在排水條件下，通過旋轉剪切作用由機電步進電機連續施加直到實現恒定的殘余剪切應力。
標準規范：GBT 50123-2019
GDSRSA環剪試驗系統(環剪儀)是一個現代化的，緊湊的、桌面化的環剪系統，允許完全自動化的試驗。該GDSRSA允許扭轉環剪試驗。在排水條件下，通過旋轉剪切作用由機電步進電機連續施加直到實現恒定的殘余剪切應力。在試驗過程中，試樣的橫截面區域的剪切面不變。GDS的環狀剪切儀通過GDS力作動器施加固結應力，控制和記錄通過計算機（用USB連接），外置的荷載傳感器直接測量施加到樣品上的軸向和剪切應力。
| 主要特點: | 優勢： |
| 緊湊的尺寸和重量： | 該臺式系統占地面積小（為50 x32厘米）、重量小（30千克）很容易搬動。 |
| 完全內含的系統： | GDS環剪儀不需要額外的數據采集儀、大荷載、額外的外置壓力表和荷重環，所有要求的連接件和設備都全部直接安裝于設備中。 |
| 外置局部LVDT傳感器 | 有閉環的外置LVDT記錄軸向位移，不包含于系統中，這樣就能允許更準確的測試。 |
| 可互換的底座和頂帽 | 允許一臺機器來測試各種樣品尺寸（如果需要的話）。底座和頂帽使用鎖定夾在框架內固定 |
| 軸向位移通過DIGIRFM連接 | 使用位移或應變目標控制時有閉環位移增減反饋。 |
| 試樣下部引流 | 允許試驗過程中試樣排水。 |
| 隨機磁盤類型 | 減少式樣皺裂。 |
| 2根USB電纜用于計算機控制 | 允許用戶友好方式連接到任一臺現代的計算機。 |
可以進行的試驗:
扭轉環剪試驗.
升級選項：
升級到GDSIST（界面剪切儀）和進行固結試驗
GDSRSA環剪試驗系統技術規格:
| 試樣尺寸： | 100mm外徑X70mm內徑（其他尺寸可根據要求提供） |
| 分辨率： | 荷載1N，位移1微米，角位移：0.01度，扭距0.01Nm |
| 最大速度： | (旋轉）0.01° - 720°?/分鐘 |
| 最大扭矩： | 200Nm |
| 最大軸向荷載： | 5kN |
| 最大垂直應力： | 1200kPa |
| 最大剪應力： | 1100kPa |
| 外置LVDT范圍： | +/-5毫米 |
| 外形尺寸（WxDxH）＆重量： | 51×32×116厘米- 30千克 |
| 標準： | ASTM-D7608-10， ASTM-D6467-13，BS1377，1990年第7部分。 |
| 電源要求： | 100-240V 50 / 60Hz的1.5A 單相 |

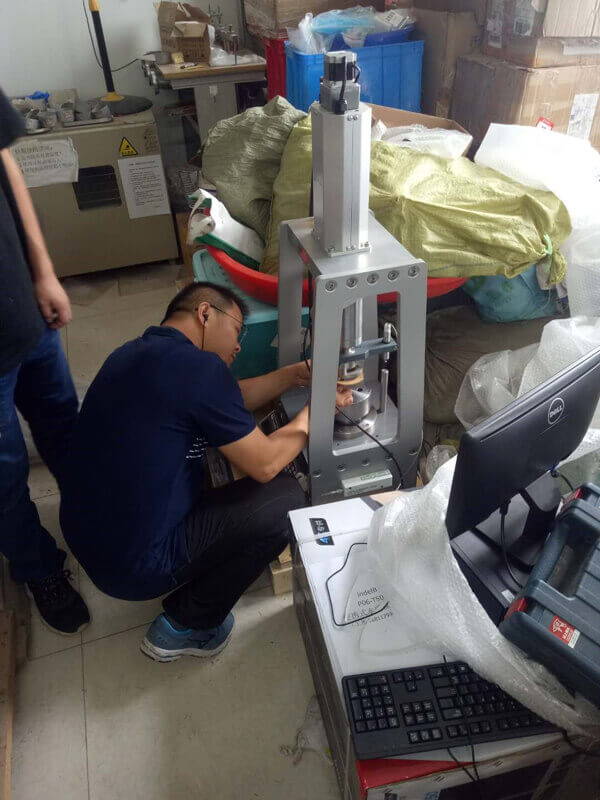

用戶圖片：

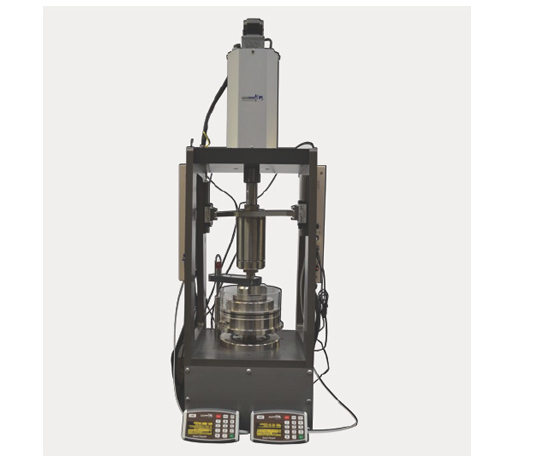

環剪試驗系統GDSRSA
