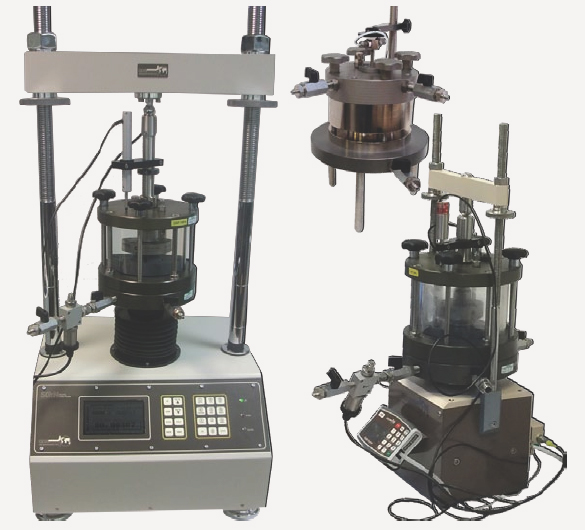

非飽和土全自動固結測試系統Unsat Rowe / Unsat CRS
2022-02-23
型號：Unsat Rowe / Unsat CRS
用途：一維固結實驗，恒荷載速率固結實驗(CRL)，恒應變速率固結實驗(CRS)，多級加載固結實驗，準靜態低速率/蠕實，恒斜率和壓力循環加載實驗 或體變實實驗，飽和實驗，分級加載實驗，基質吸力控制實驗，SDSWCC土水特征曲線實驗。
標準規范：GBT 50123-2019
無論對于Rowe & Barden類型固結測試系統，還是對于CRS類型的固結測試系統，測試試樣都被放置在一個固定直徑的環形壓力室中，底部配有高進氣值的陶土板，垂直方向的應力要么通過荷載架(CRS)來施加，要么通過壓力體積控制器從上部的壓力腔施加（Rowe & Barde），CRS系統軸向力是通過荷載傳感器來測量，而Rowe & Barden系統軸向力的測量是直接通過直接測量上部壓力腔的壓力再進行計算而得到。對于K0固結，由于徑向不發生變形，因此試樣的總體變可直接通過測量試樣軸向位移而得到。
這兩種類型的儀器都可精確的測量試樣的總體變，同時還可精確得到土水特征曲線。
關鍵特點 優點
| 可直接控制基質吸力和軸向應力： | 通過獨立控制基質吸力和軸向應力來實現控制達到非飽和土狀態性能的技術已被廣泛認可。（這種技術是1997年由Fredlund和Morgenstern提出） |
| 軸平移技術： | 通過控制空隙氣壓和空隙水壓，控制的基質吸力可根據選擇的不同進氣值的陶土板可到達500kpa 或者1500 kpa。 |
| 可完全控制軸向荷載/軸向應力/軸向位移/軸向應變： | 由于可以精確控制軸向應力，因此可得到精確的SDSWCC土水特征曲線， 這完全克服了傳統的壓力板儀不能施加額外的軸向應力并假設試樣的體變為零的弊端。 |
| 固定環K0固結： | K0固結沒有徑向變形，因此試樣的體變可直接通過測量軸向位移計算得到。 |
| 升級選項： | Rowe & Barde 和CRS這兩種類型的固結儀，在任何時候都可以升級到非飽和版本的固結儀。 |
Rowe & Barde 和CRS全自動固結儀能做如下實驗：
一維固結實驗，恒荷載速率固結實驗(CRL)，恒應變速率固結實驗(CRS)，多級加載固結實驗，準靜態低速率/蠕實，恒斜率和壓力循環加載實驗 或體變實實驗，飽和實驗，分級加載實驗，基質吸力控制實驗，SDSWCC土水特征曲線實驗。
CRS固結儀技術參數:
反向/軸向荷載(MPa/kN): | 1/50, 3/50, 20/100 |
試樣尺寸 (mm): | 30mm 到 150mm (對于1 和3MPa)， 38mm to 50mm (對于20 MPa) |
最大基質吸力(HAEPD kPa): | 500 或1500 |
Rowe & Barde CRS固結儀技術參數:
反向/軸向荷載(MPa/kN): | 3.5/3.5 |
試樣尺寸 (mm): | 50, 61.8, 63.5, 70, 76.2 或 100mm |
最大基質吸力(HAEPD kPa): | 500 或1500 |
更多信息請下載產品資料！謝謝！
