液壓彈性模量測試系統HRMTS
2022-02-23
型號：HRMTS
用途：可以用于確定無粘結基層/基層路面材料的彈性模量和永久變形。
標準規范：AASHTO T 307；AG:PT/T053；AS 1289.6.8.1，GB/T50123-2019

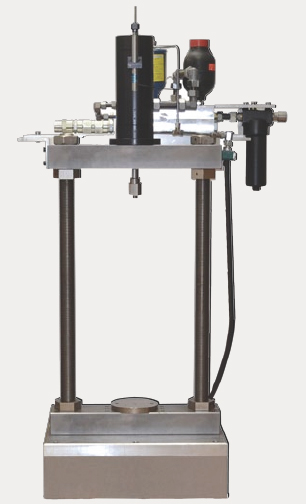

GDS液壓彈性模量測試系統（HRMTS）可以用于確定無粘結基層/基層路面材料的彈性模量和永久變形。這套系統采用軸向剛性荷載框架，橫梁上安裝液壓作動器，可施加軸向的動態循環載荷，用GDS三軸壓力室來固定試樣?？蛇x多種方法來測量軸向變形，從局部的LVDT傳感器到外部的線性傳感器等。
| 主要特點 | 設備優點 |
| 液壓作動器荷載架: | HRMTS系統用荷載架形式取代氣動作動器，可以保證長期的綜合使用性能和高精度的力和變形的高頻加載。氣動系統由于需要將一定量的空氣從作動器的一側移動到另一側，因此會減少可用的幅值與負載。 |
| 硬件易配置特定標準的試驗: | 有多種HRMTS 硬件配置可供選擇，使得彈性模量和永久變形可以按照大多數的測試標準來確定。這種靈活性允許試件進行不同尺寸，不同圍壓的測試，并且通過局部或者外部的位移傳感器記錄軸向和徑向的變形。 |
| 自動化測試，采用GDSLAB軟件模塊: | 預處理，彈性模量，永久變形試驗階段都可以通過GDSLAB的彈性模量試驗模塊自動執行。 |
可進行的試驗:
試樣預處理, 彈性模量,永久變形,快速剪切試驗。
可選升級:
? 增加反壓控制器、孔壓傳感器和軟件模塊可升級為動靜態三軸試驗（全功能HLF系統）；
? 其他可選升級包括：用戶自定義波形,彎曲元系統(垂直,水平, S 和 P 波),霍爾效應局部應變傳感器，非飽和土測試。
技術參數：
| 作動器: | 高精度動態液壓作動器 |
| 作動器位移傳感器: | 是 |
| 軸向力: | 10Hz時+/- 28 kN 或者10Hz時 +/- 50 kN |
| 計算機接口: | USB |
| 數據采集系統: | 16 位 |
| 變形測量: | 局部 (軸向和徑向可選) 或 外部 |
| 操作頻率 (Hz): | 10 |
| 壓力范圍 (MPa): | 取決于三軸壓力室的尺寸(標準1 MPa ) |
| 試樣直徑 (mm): | 取決于三軸壓力室(標準38 mm 到 150 mm 可選) |
詳細信息請下載產品資料。謝謝！
