環形紋理測試儀（Circular Texture Meter CTM）是一種測量道路表面宏觀紋理的儀器，利用CCD 激光位移傳感器測量圓形斷面深度原理。而且CTM可以在DFT（動態摩擦系數測試儀）測過的同一位置測量。有多種方法來表征路面宏觀紋理，CTM可以直接給出MPD（平均斷面深度）和RMS（均方根）報告。結合CTM和DFT可以計算出IFI (國際摩阻指數）。CTM也是“FHWA測試儀器指南”中推薦的儀器。
前視圖和后視圖
技術規格
1. 位移傳感器：CCD激光位移傳感器
2. 激光測量范圍：30mm （65-95）
3. 激光光斑尺寸：直徑70微米
4. 波長：670mm
5. 垂向分辨率：3微米
6. 測量半徑：142mm
7. 采用數：每圈1024
8. 采樣間隔：0.87mm （+/- 0.05mm)
9. 圓形斷面均分為8部分，計算每部分的MPD和/或 RMS
10. 每部分采樣數：128
11. 切向速度：6m/min
特點
1. 小巧，便于攜帶 （約13kg）
2. 測量快速 （一次測量約45秒）
3. 重復性好，報告MPD和RMS
4. 易操作，不受操作者人為干擾
5. 供電：12VDC，24W電池
6. 一個測點可以獲得四個方向數據，如行駛方向，垂直行駛方向，45度行駛方向和整個圓周

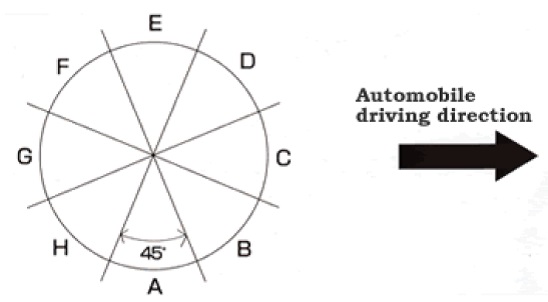

測量斷面周長為892mm，采樣點數為1024，可以分成8部分，每部分的MPD和RMS都可以測量得出。如上圖A和E部分，表示平行車輛行駛方向的紋理，C和G表示垂直車輛行駛方向的紋理，B，F 和 D，H的平均值表示行駛方向45度的MPD，A到H的平均表示整個斷面的MPD值。
測量原理
位移傳感器CCD固定在一個旋轉臂上，距離一個半徑為142mm的圓形測試斷面上方80mm。選擇臂由一個直流馬達驅動，切向轉速為6米/分鐘。CCD傳感器一圈采樣數為1024，即每周長采樣間距為0.87mm。數據存儲在筆記本電腦里。數據被平均分成8個部分，每部分128個采樣數，代表111.5mm圓弧長度。軟件可以計算出每個部分的MPD和/或RMS。每部分斷面中間100mm部分的MPD和RMS也可以計算出。

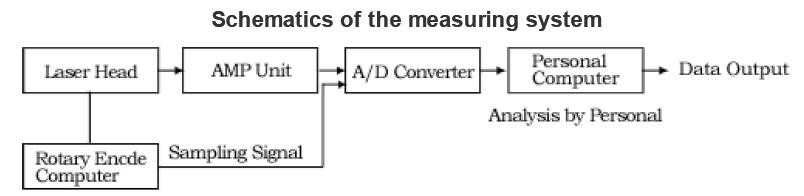

測量系統框圖
應用
人行道，路面，建筑物地板，運動場館地板等；
尺寸與重量
CTM：400mm（寬）X 400mm (長）X 270mm （高）； 重：13kg；
裝入運輸箱：470mm（寬）X 590mm (長）X 330mm （高）；重：24kg；

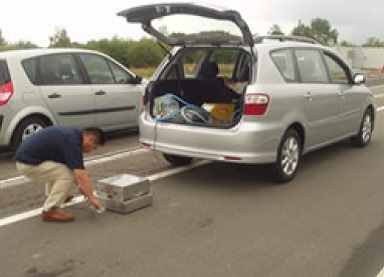

現場測試
