本次檢測為第一次注漿后檢測，檢測了兩個管片，分別編號為58#和60#。

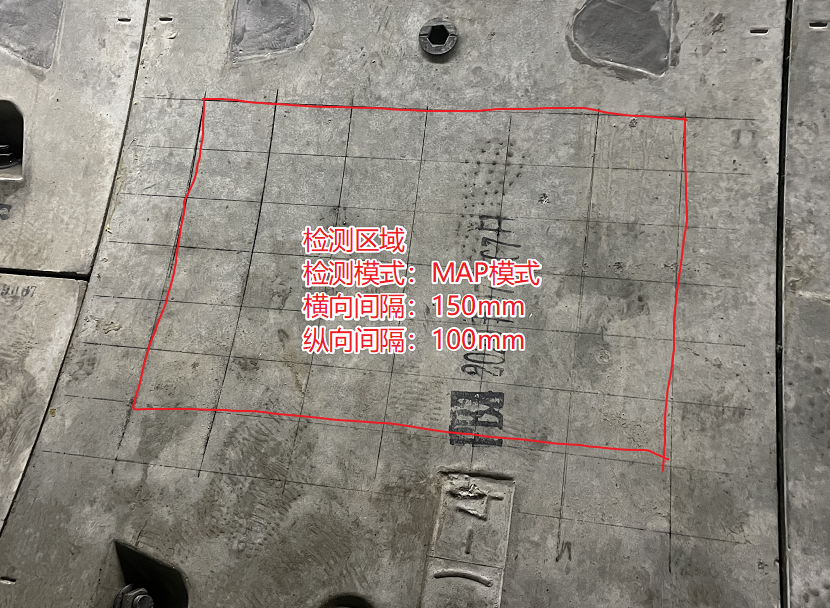

本次檢測采用的是MAP模式，現場畫7×7的網格，橫向間距150mm，縱向間距100mm。
本次測試使用的設備為ACS公司的超聲波斷層掃描儀，A 1040 MIRA。儀器主要設置參數如下：
? 波速：3000m/s；
? 頻率：100kHz；
? 模擬增益：30db；
? 彩色增益：20db。
檢測完畢后，超聲波斷層掃描儀MIRA會自動生成并保存每個測點的B掃圖（即與Y軸垂直的縱向切面），將數據導入PC端分析軟件IntroView，可將所有B掃合成為一個三維圖，并給出C掃（垂直于Z軸的切面）及D掃（與X軸垂直的切面）。
58#管片檢測結果說明：

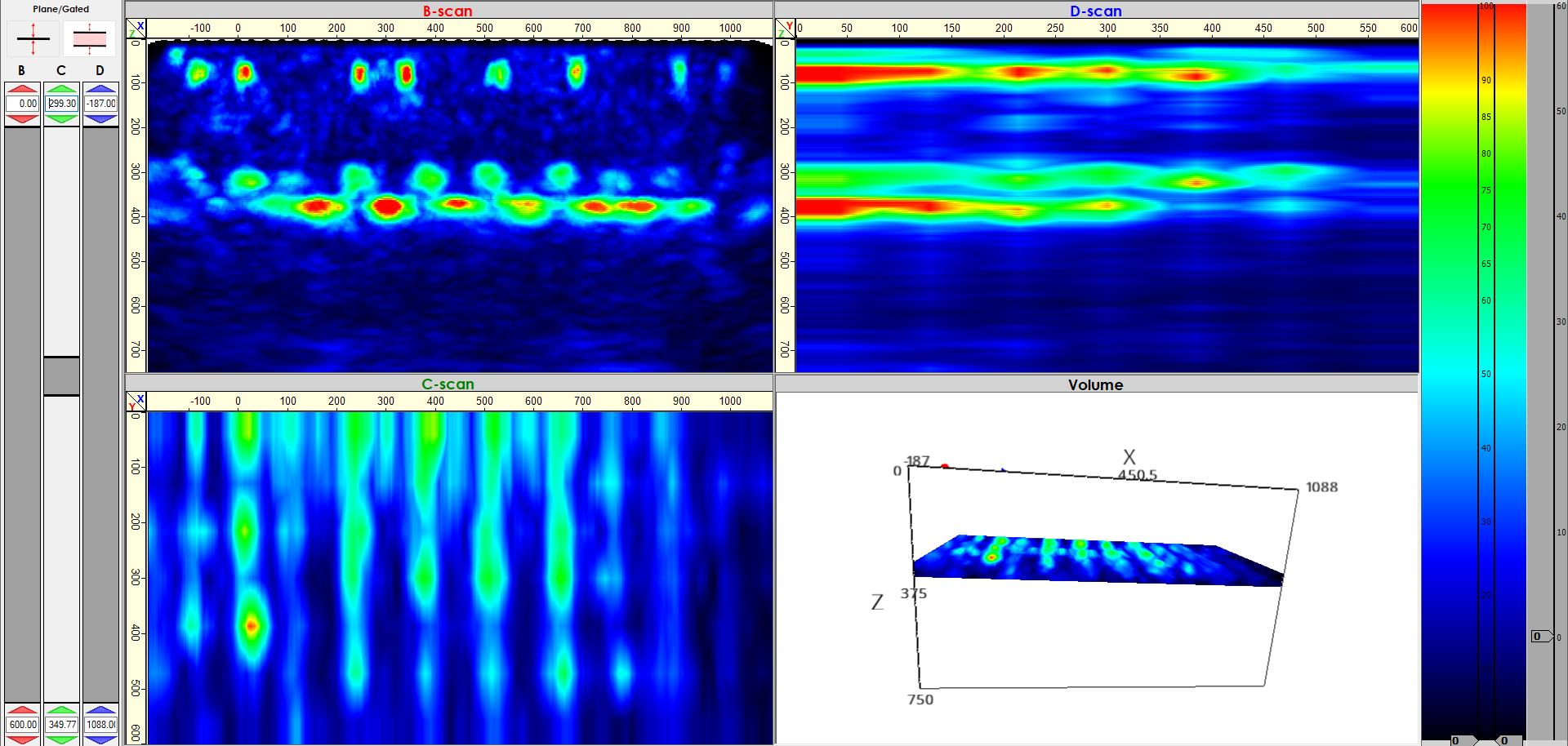

58#管片檢測數據導入軟件后結果如下圖所示，4個窗口從上往下，從左往右一次為：B掃圖，D掃圖，C掃圖，三維圖。
從B掃圖中可以清晰看到管片中兩排鋼筋，分別位于管片表面下約50mm及300mm處，管片底面，350mm附近，局部有較強的反射，說明注漿質量可能存在問題。
從C掃圖可以看出，底面反射強烈的區域主要集中在管片上部，說明管底注漿，上部質量相對較差，下部注漿密實度較好。

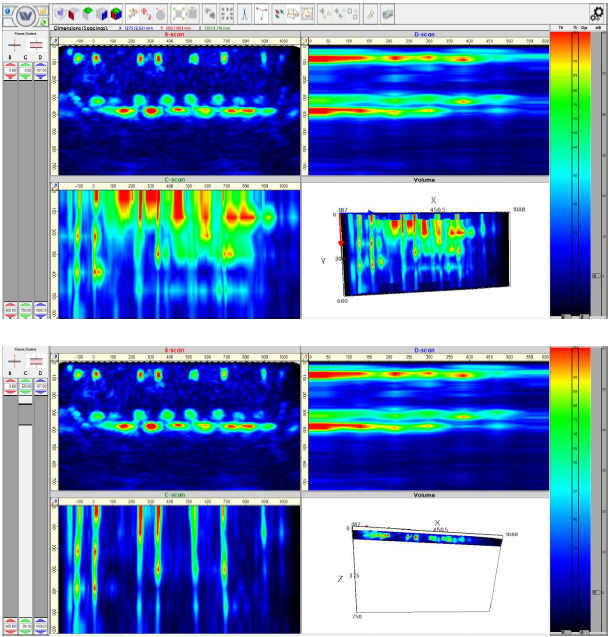

C掃切片30-100mm，第一層鋼筋位置
C掃切片300-350mm，第二層鋼筋位置
C掃切片350-400mm，管片底部
60#管片檢測結果說明：

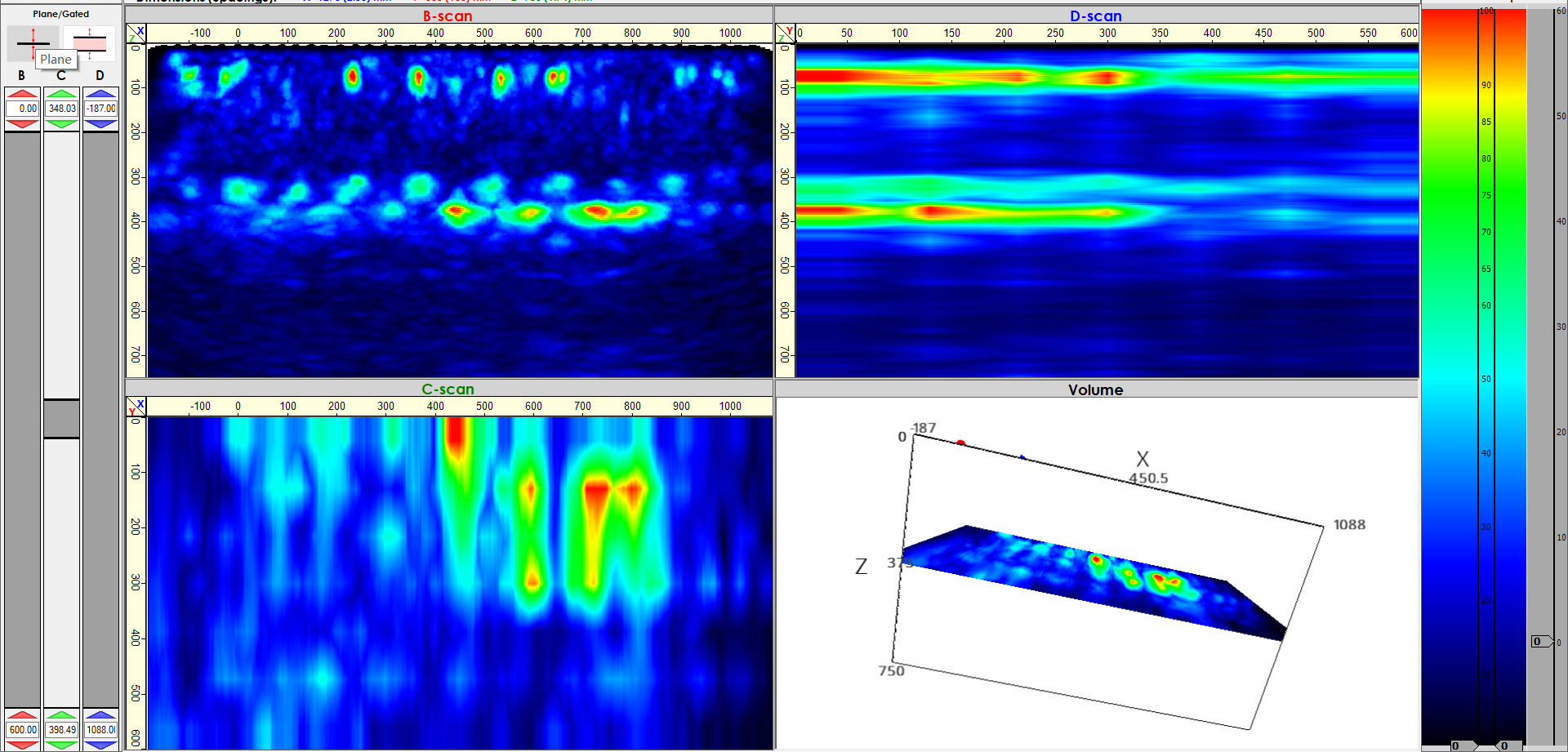

60#管片檢測數據導入軟件后結果如下圖所示，4個窗口從上往下，從左往右一次為：B掃圖，D掃圖，C掃圖，三維圖。
60#管片檢測數據與58#基本差不多，不過注漿密實度好于58#，疑似注漿不密實的區域也是主要在上部，下部注漿密實度較好。

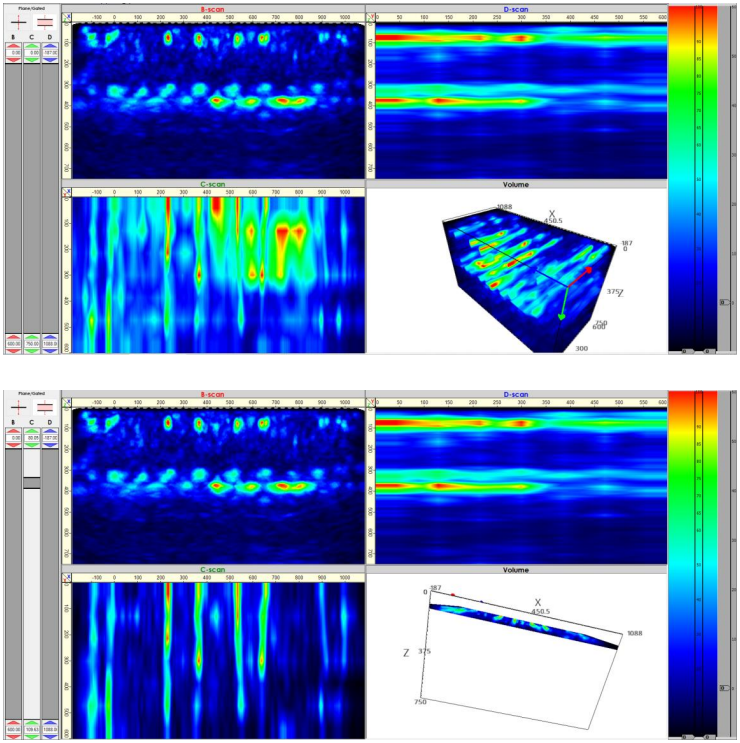

C掃切片80-110mm，第一層鋼筋位置
C掃切片300-330mm，第二層鋼筋位置
C掃切片350-400mm，管片底部
