線材測試應用
帶特殊夾具的萬能試驗機

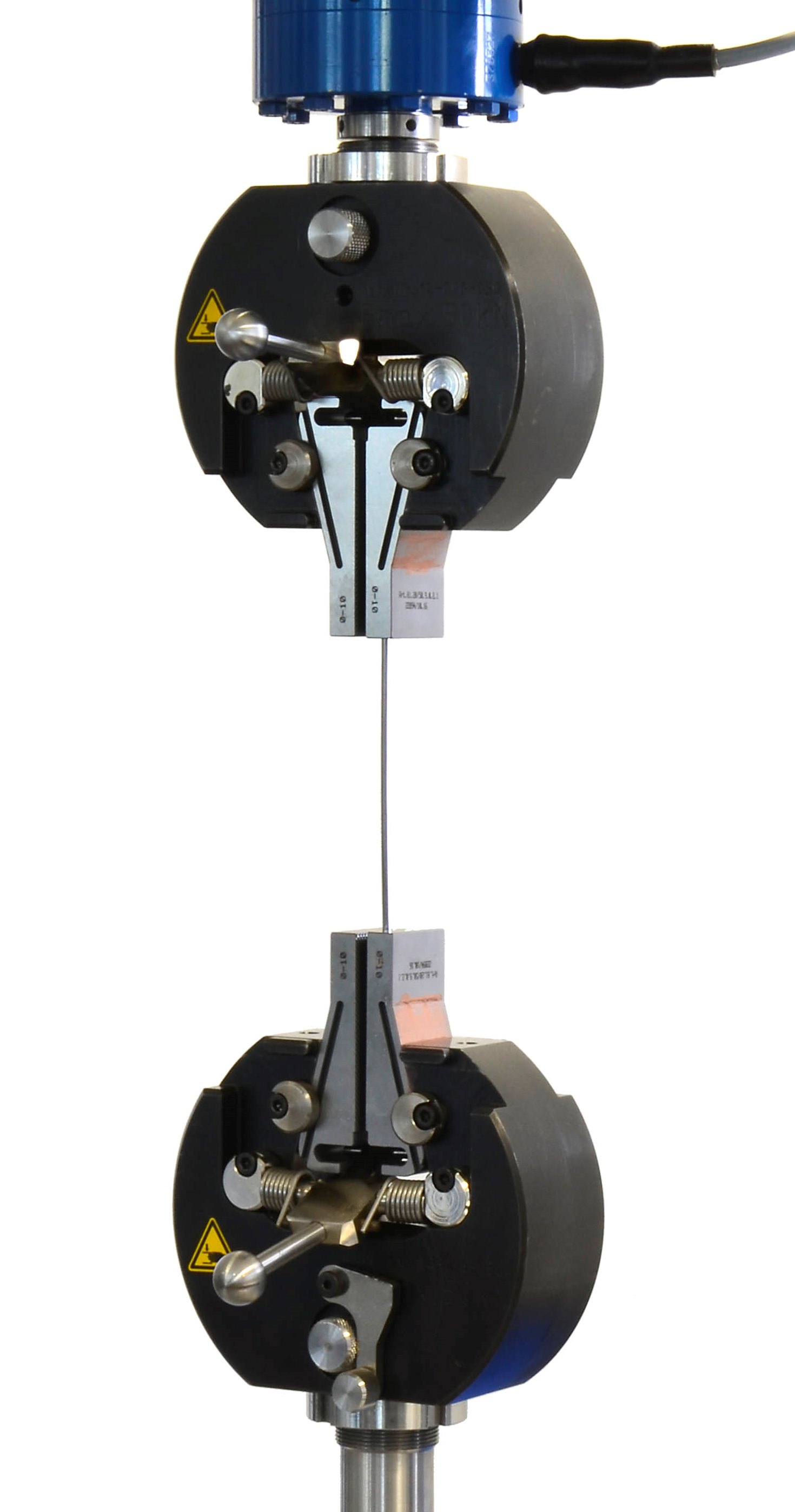

楔形夾鉗夾具
用于測試圓線和扁線以及其他半成品樣本
夾鉗的長設計可使夾持力柔和地導入試樣，通過減少夾持區末端的應力集中來加強拉伸試驗。眾所周知，如果自由長度和被夾持試樣的橫截面積相等，則試樣可能會在夾鉗處發生斷裂，特殊的鉗口設計恰恰可以防止這種影響。

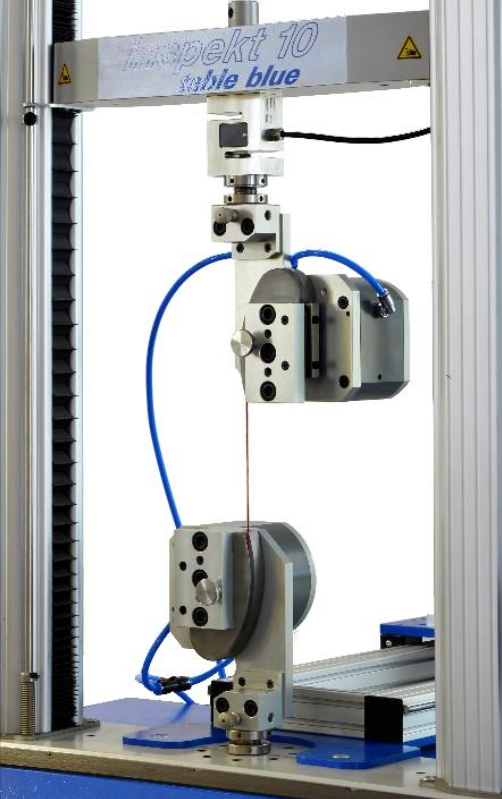

氣動繩索夾具
該夾具特別適合對厚度不超過 4 毫米的線材進行拉伸測試。通過柱狀夾具的設計，可以減少夾持力，這大大降低了樣品在夾具處斷裂的風險。

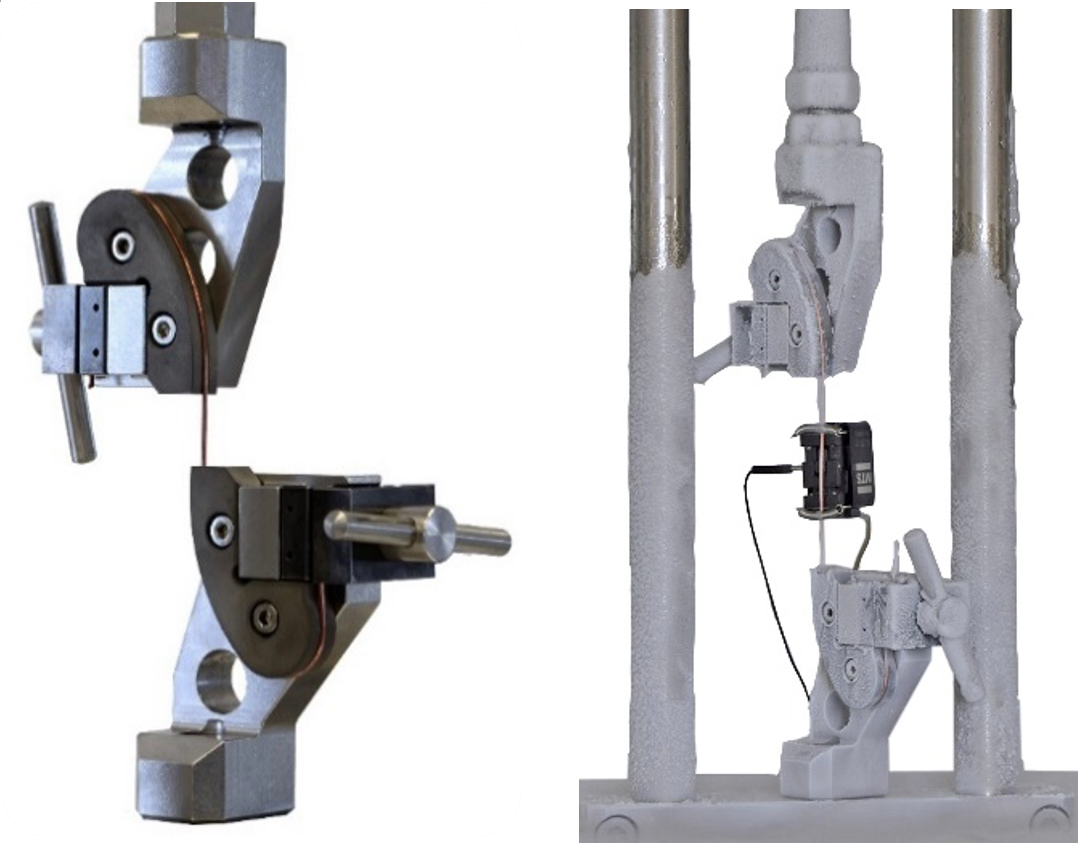

線材纏繞夾具
該線材和膠帶的纏繞夾緊裝置專為最大載荷為 1kN 的拉伸測試而設計。 它可適用于低至-196°C 的液氮測試環境。

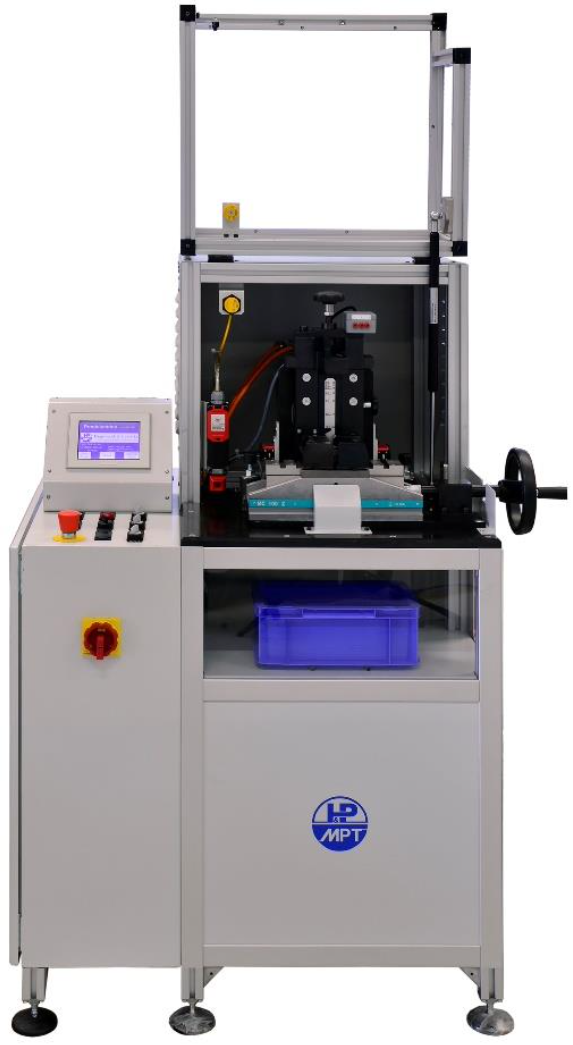

用于線材試樣的180°彎曲疲勞試驗機
符合DIN51211和ISO7801標準
功能原理：
線材樣品具有規定的長度，向左和向右彎曲 90° ，角度偏差最大為±3°。

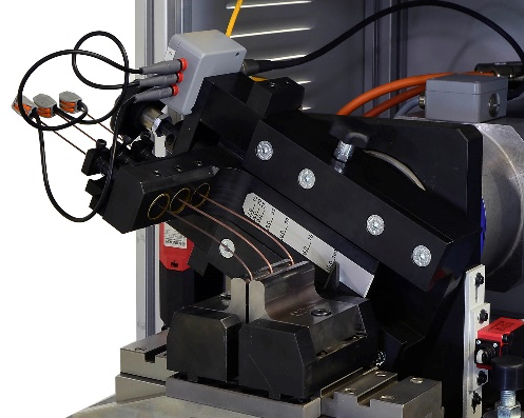

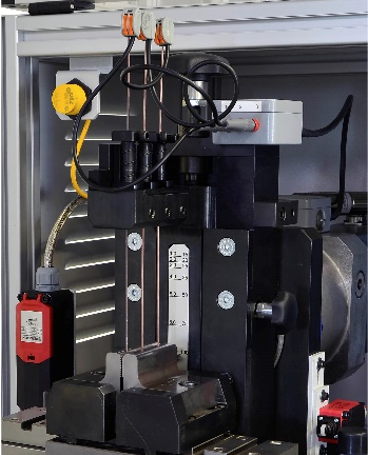

線材的下端被夾入螺絲端子并引導通過一對彎曲輥。 彎曲輥由特殊硬化材料制成，可測試高達 2000MPa 的線材。 輥子可確保根據線材直徑進行規定的彎曲。 彎曲輥可以更換。
線材的上端被夾在可移動的伺服電機驅動的彎曲臂中。 測試設備可根據上述標準進行調整。
測試空間允許同時測試最多 3 個樣本，具體取決于線材直徑。 因此，測試時間可以顯著減少。
技術參數：
|
測試材料 |
直徑在0.3 - 12.5 mm之間，最大抗拉強度為2,200 MPa的線材樣品 |
|
彎曲速度 |
最大 每180°彎曲1秒（可設置更長的時間間隔） |
|
尺寸（寬x深x高）/重量 |
1030 mm x 800 mm x 1385 mm/ 300 kg |

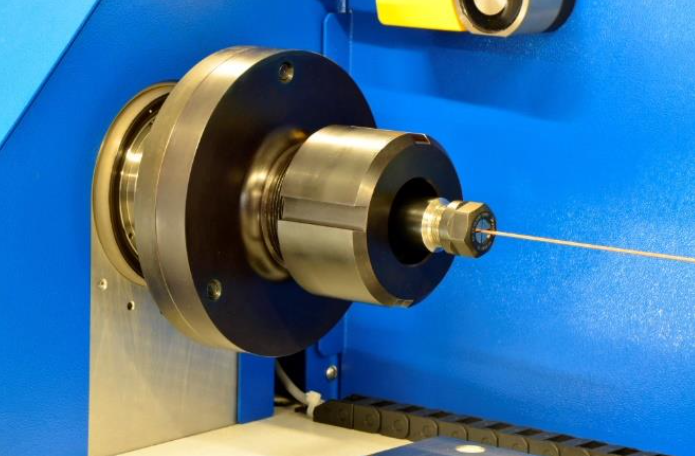

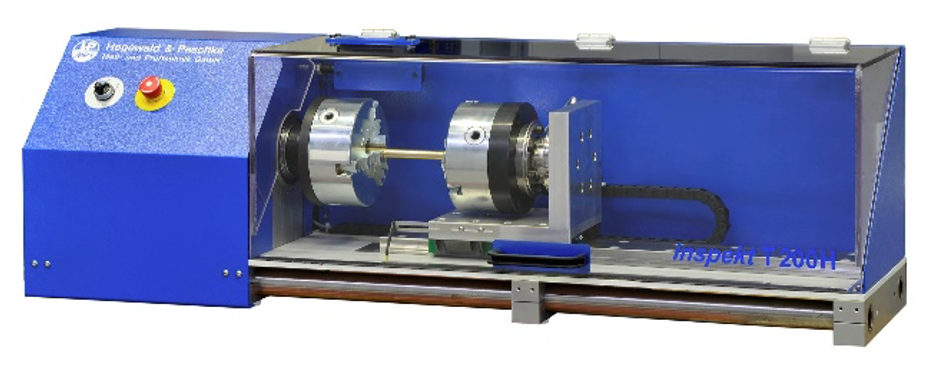

扭力測試裝置Inspekt T-200H
應用領域：
? 根據DIN ISO 7800和ASTM A938標準對不同材料的試樣進行扭轉試驗，以及根據DIN EN 2002-13標準對線材進行交變扭轉試驗。
? 扭轉測試裝置可用于科學、研究和教學、測試實驗室和生產過程控制。
優勢：
? 高扭轉剛度和高角分辨率
? 電氣過載保護
? 可變的測試速度
? 免維護交流伺服驅動器，帶有無間隙行星齒輪組
? 使用常規 PC 和材料測試軟件 LabMaster 進行操作
? 通過電磁鎖覆蓋工作間，保護操作人員的安全
技術參數：
|
測試載荷 |
200Nm（可選100 – 500Nm） |
|
試樣尺寸 |
?40 mm 連接卡盤，最大 ?100 毫米，最長 300毫米 |
|
機器尺寸， 重量 |
寬x深x高1200 x 340 x 390毫米； 無工具測試室：500 mm 約 105公斤（十字頭移動力20N） |
|
扭矩測量 |
測量范圍：標稱范圍的 1 至 100 %，測量分辨率：20 ms 積分時間時+/-180,000 位，角度分辨率 0.1°，扭矩傳感器將通過生產商進行校準（根據 DIN 51309） |
|
測試速度：v |
速度 0.05-25（可選高達 60）轉/分鐘或力控制達標稱扭矩 |
