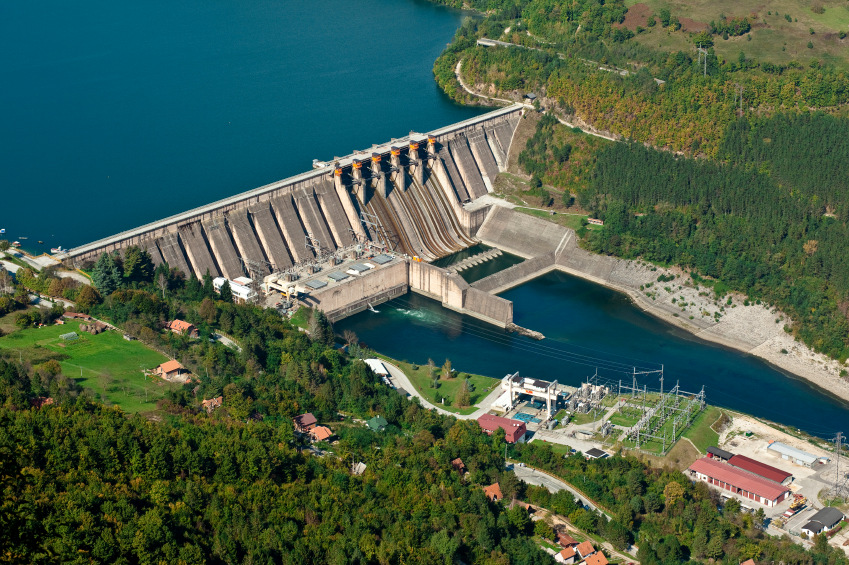

水電大壩：塞爾維亞某大壩使用儀器監測其結構穩定性
用戶需求
正在修建的大壩需要監測幾種環境和結構特性，以確保其長期強度和穩定性。施工工程師提出在施工過程中要使用大量傳感器，傳感器包括振弦式滲壓計、測縫計、伸長計和應變計等。 這些傳感器將連接到數據記錄器，作為長期記錄解決方案的一部分。
監測方案要求大量的振弦傳感器輸入，與SCADA系統的兼容性以及擴展的潛力。
dataTaker解決方案
設備
?dataTaker DT85G數據采集器x2
?dataTaker通道擴展模塊 (CEM20) x6
傳感器
?振弦傳感器
- 滲壓計
- 測縫計
- 伸長計
-應變計
?流量計
實施說明
之所以選擇dataTaker DT85G，是因為它可以兼容振弦傳感器，可擴展的輸入通道數，以及在巖土工程應用中的良好記錄。兩個DT85G記錄儀分別與三個CEM20模塊配對，從而可在整個大壩結構中智能分配總共146個振弦傳感器，并可進一步擴展以連接多達640個振弦傳感器。
選擇振弦傳感器是因為它們能夠提供高精度的測量結果，且不受長電纜的電阻影響。傳感器將提供有關應力、裂縫、地基變形、隆起、位移和滲流的信息。
SCADA系統用于從記錄器查詢傳感器數據。可以通過兩種方法完成此操作：通過RS-485的Modbus RTU或通過以太網的Modbus TCP / IP，后者可通過以太網實現在世界范圍內進行監測。
關于DataTaker DT85G
-
一款經濟易用的數據采集器，可擴展到320個通道，640個隔離或960個單端模擬輸入
-
支持振弦和其他巖土傳感器
-
與主流品牌兼容——Slope indicator，RST儀器，Geokon，Soil儀器，Roctest，AGI。
-
內置的Web和FTP服務器允許遠程訪問記錄的數據、配置和診斷
-
堅固的設計和構造可在惡劣的巖土環境和應用中提供可靠的操作
-
通過RS-485或TCP / IP的Modbus RTU
-
在澳大利亞設計制造
了解更多，歡迎垂詢歐美大地！
